Giriş

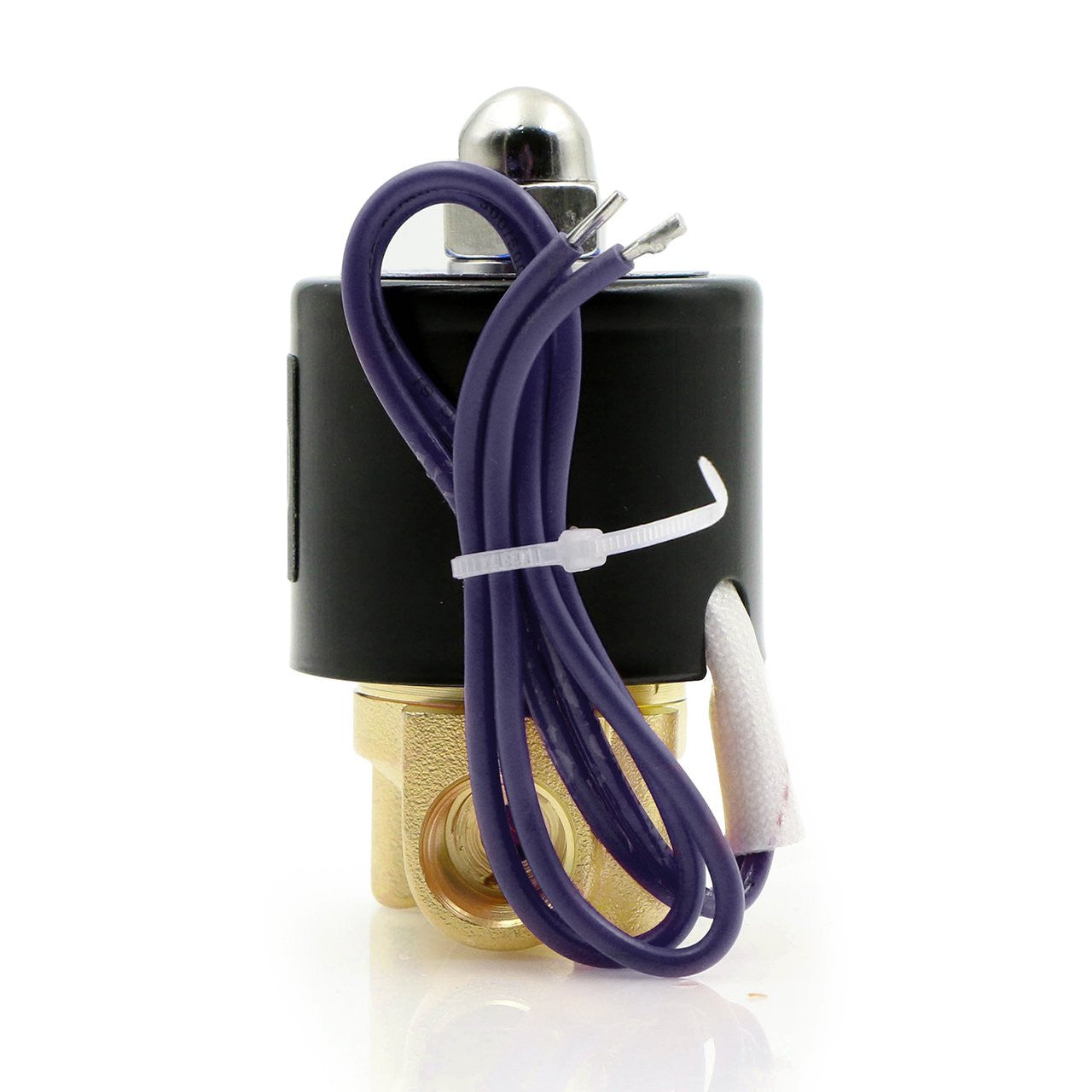

Solenoid valf, sulama, içten yanmalı motorlar ve pnömatik sistemler gibi uygulamalarda kullanılan akışkan kontrol sistemlerinde önemli bir bileşendir. Bir solenoid bobinini etkinleştirmek için elektrik sinyali kullanır ve valfi açıp kapatmak için bir pistonu hareket ettiren manyetik bir alan oluşturur. Bu, akışkan veya gaz akışının hızlı ve hassas bir şekilde kontrol edilmesini sağlayarak solenoid valfleri verimli sistem çalışması için vazgeçilmez hale getirir.
Müşteriler bu genel amaçlı valfi şunlar için tercih etmektedir: kendin yap projeleri, orta sıcaklık uygulamaları, akvaryum için su değişimi, hava borusu veya hava tankından nem alma.
Ayrıca Paslanmaz Çelik gövde: Ürün No: USS2-00065veya naylon gövde ve NBR conta ile de mevcuttur: Ürün No: USS2-00005
1 PAKET Versiyonu: USS2-00051
Uygulamalar
Özellikler
- 45 adet USS2-00051 Bu üründe.
- Normalde Kapalı: Güç yokken kapalı, güç verildiğinde açılır.
- NPT / G Diş Açma (1/4 inç): Çeşitli küresel spesifikasyonlara uyum sağlamak için NPT (Ulusal Boru Konikliği) ve G (BSPP) diş açma, teflon tape ile güvenli bir sızdırmazlık sağlar.
- Vana Gövde Malzemesi: Dayanıklı pirinçten üretilmiştir. İçme suyu uygulamaları için uygun değildir.
- Hızlı Tepki Süresi: Bir saniyeden kısa sürede açılır/kapanır ve doğru şekilde bakımı yapıldığında bir milyondan fazla çevrim ömrüne sahiptir.
- Düşük Basınçlı Çalıştırma: Düşük basınçlı çalıştırma için tasarlanan bu vana, 0,1 bar'dan düşük minimum basınçla çalışarak düşük basınç koşullarında çok yönlülük sağlar.
- Viton Conta: Dayanıklı bir Viton contaya sahip olan bu vana, yüksek sıcaklıklara ve aşındırıcı kimyasallara dayanıklıdır. ve benzin, yağlar, dizel ve yağlayıcılar gibi akışkanlar.
- Doğrudan etkili: Basit, hızlı tepki verir ve sıfır basınçla çalışır.
Kullanım Kılavuzu
Bu ürünü nasıl kullanacağınızı öğrenmek için lütfen user manual'e bakın.
Teknik Veriler
| Model | USS2-00300 | Liman Boyutu | 1/4" | ||
| İplik Türü | NPT / G | Gövde Malzemesi | Pirinç | ||
| İşlem Türü | Doğrudan | Kablolama Türü | Kurşun Tel | ||
| Çalışma Modu | Normalde Kapalı | Akış Açıklığı | 2,5 mm | ||
| Akış değeri | 0,23 Cv | Conta/Diyafram/Conta | Viton | ||
| Çalışma Süresi | ≤1s | Anma Gerilimi | DC 12V, ± %10 | ||
| IP Derecelendirmesi | IP65 | Güç | 14 W | ||
| Çalışma Sıcaklığı | 14℉-248℉(-10℃-120℃) | Uygun Sıvı Viskozitesi | 20 cst altında | ||
| Çalışma Basıncı | Hava/Su/Dizel yakıt/Gazyağı: 0-7 Bar (0-101 PSI); Yağ: 0-5 Bar (0-72 PSI) | Uygun Medya | Hava, su, petrol, doğal gaz, dizel yakıtı, gazyağı vb. | ||
| Brüt ağırlık | 29,76 lbs | Paket Boyutları | 11,81"x11,81"x10,63" | ||
*Tablonun tamamını mobil cihazda görüntülemek için lütfen sol veya sağa kaydırın ekran.
Çalışma Prensibi
- Doğrudan etkili solenoid valfler, enerji verildiğinde pistonu doğrudan kaldırmak için elektromanyetik kuvvet kullanarak çalışır ve enerji kesildiğinde bir yay pistonu kapalı konuma geri döndürür. Basit bir yapıya ve hızlı tepkiye sahiptirler, ancak vakum sistemleri de dahil olmak üzere düşük basınçlı ve düşük akışlı uygulamalarla sınırlıdırlar.
- Pilot kontrollü solenoid valfler önce Enerji verildiğinde küçük bir pilot vana açılır ve bu vana sistem basıncını kullanarak ana vanayı çalıştırır. Enerji kesildiğinde pilot kapanır ve ana vana sıfırlanır. Bu tasarım, minimum güç tüketimiyle yüksek basınçlı ve büyük debili sistemlerin verimli bir şekilde kontrol edilmesini sağlar, ancak düzgün çalışması için minimum çalışma basıncı gerektirir.
SSS
Sorun 1: Benzin, gazyağı veya diğer petrol ürünleriyle kullanım için hangi sızdırmazlık malzemesi, VITON mu yoksa NBR mi daha uygundur?
VITON. Yüksek sıcaklıklara, kimyasallara ve yakıtlara karşı mükemmel direnci nedeniyle daha iyi bir seçimdir. Uzun süreli veya zorlu uygulamalar için VITON, NBR'den daha iyi performans gösterir.
Sorun 2: Bu solenoid valfler uzun süre kesintisiz kullanılabilir mi?
Bu valfler 8 saatten az süreyle çalıştırılmalıdır. Çoğu 18 W gücü aşmasa da, bobinler kapalı bir alandadır ve çok uzun süre çalıştırılırsa yanabilir. Sürekli çalışma gerekiyorsa, bobini serin tutmak için bir bilgisayar fanı kullanmanızı öneririz.
Sorun 3: Solenoid valfimizin art arda iki beş saatlik kullanımı arasında ne kadar beklemeliyim?
Ardışık iki beş saatlik çalışma arasında yaklaşık 20 dakika soğuma süresi bırakılması önerilir. Kesin soğuma süresi ortam sıcaklığına ve çalışma koşullarına bağlı olarak değişebilir.
Sorun 4: Bir solenoid valf ne kadar dayanır?
Doğru şekilde bakımı yapıldığında bir milyondan fazla çevrim ömrüne sahip olan bu valfin gerçek ömrü, çalışma koşulları, akışkan türü, basınç, sıcaklık ve bakım uygulamaları gibi faktörlere bağlı olarak değişebilir.
Sorun 5: İçme Suyu İçin Kullanılabilir mi?
HAYIR. Bu solenoid valf, kurşun içeren pirinçten yapılmıştır ve içme suyu için kullanılmamalıdır.
Sorun 6: Dış Mekanda Kullanılabilir mi?
Solenoid valfler, su sıçramalarına karşı dayanıklı olan IP65 koruma sınıfına sahip olsa da, uzun süreli dayanıklılık sağlamak için dış mekana kalıcı olarak monte edilmişse valfin koruyucu bir muhafaza içine alınması önerilir.
Sorun 7: Vana gövdesindeki ok neyi gösteriyor?
Vana üzerindeki ok akış yönünü gösterir. Çoğu U.S. Solid vana tek yönlüdür, yani akışkan yalnızca ok yönünde aktığında doğru çalışacak şekilde tasarlanmıştır. Ters yönde monte edilirse, vana düzgün çalışmayabilir (örneğin, Normalde Kapalı bir vana kapanmayabilir).
Sorun 8: N.C. (Normalde Kapalı) ve N.O. (Normalde Açık) arasındaki fark nedir?
- Normalde Kapalı (NC): Vana, güç kapalıyken kapalı kalır ve yalnızca enerji verildiğinde açılır. Arıza emniyetli kapalı uygulamalar için idealdir.
- Normalde Açık (NO): Vana, güç kapalıyken açık kalır ve yalnızca enerji verildiğinde kapanır. Arıza emniyetli açık uygulamalar için idealdir. uygulamalar.
KABLOLAMA
Polarite
2 kablolu vanalarda, vana her bir kablonun hangi terminale (+ veya -) bağlı olduğuna bakılmaksızın çalışacaktır. Soldaki resimdekiler gibi bazı ünitelerde topraklama kablosu bulunur. Konnektörü açın ve Şekil'in köşesinde gösterilen topraklama sembolünü arayın. Topraklama kablosu olan vanalarda, lütfen vanayı toprakladığınızdan emin olun. Diğer iki kablo için, vana her bir kablonun hangi terminale (+ veya -) bağlı olduğuna bakılmaksızın çalışacaktır. -).
Önlemler
- Kirliliklerin vanayı tıkamasını ve tam kapanmamasını önlemek için, kullanmadan önce sıvının filtrelenmesi önerilir.
- Akış Yönü: Montaj sırasında, vana gövdesindeki okun akışkanın akış yönüyle aynı hizada olduğundan emin olun. Ters basınç mümkünse, geri akışı önlemek için bir çek valf takın.
- Optimum performans sağlamak ve solenoid valfin ömrünü uzatmak için, bobin dikey olarak yukarı bakacak şekilde yatay olarak monte edin. Bobinin dikey veya arkaya doğru yönlendirilmesinden kaçının.
- Solenoid valf, çalışma sırasında ısı üretir. Ellerinizle doğrudan temastan kaçının.
- Uzun süre hizmet dışı kalan solenoid valfler, birikmiş kirleri veya yoğuşmayı gidermek için temizlenmelidir. kullanın.
- Güvenli bir sızdırmazlık sağlamak için, NPT / G dişlerini bağlarken daima Teflon tape kullanın.
*Önemli: Onay işaretleri (√) yalnızca koşullu uygunluğu; çarpı işaretleri (×) tam uyumsuzluğu gösterir.
