مقدمة
توفر سلسلة صمامات الكرة الآلية ثلاثية الاتجاهات المصنوعة من مادة UPVC حلاً بديلاً لصمامات الكرة الملولبة القياسية المصنوعة من النحاس/الفولاذ المقاوم للصدأ المتوفرة حاليًا. وتتميز هذه السلسلة عن وصلاتNPT/G الملولبة باعتمادها على وصلة طرفية قياسية أمريكية. وصلة ملولبة، تجمع بين أداء إحكام ممتاز وسهولة الفك والصيانة. للاطلاع على معايير التوصيل الأخرى، يُرجى التواصل مع خدمة العملاء. يستخدم هذا الطراز نظام تحكم بسلكين مع خاصية الإرجاع التلقائي. على عكس الصمام ثنائي الاتجاه، لا يعني وضع الإيقاف في الصمام ثلاثي الاتجاه إغلاقًا تامًا، بل يتوافق وضعا التشغيل والإيقاف مع مسارين مختلفين للتدفق. عند انقطاع التيار الكهربائي، يعود هذا الطراز ذو الإرجاع التلقائي إلى مسار التدفق الافتراضي (إيقاف). كما يتضمن خيارًا للتحكم اليدوي أثناء انقطاع التيار. جميع طرازات هذه السلسلة مزودة بحشوات EPDM لضمان أداء موثوق. توفر هذه السلسلة من الصمامات ثلاثية الاتجاه تكوينات من النوع L والنوع T (خياران للنوع T: T1/T2). يُرجى الانتباه إلى الفرق عند الشراء والرجوع إلى الصور الرئيسية للاطلاع على تفاصيل نوع مسار التدفق.
التطبيقات

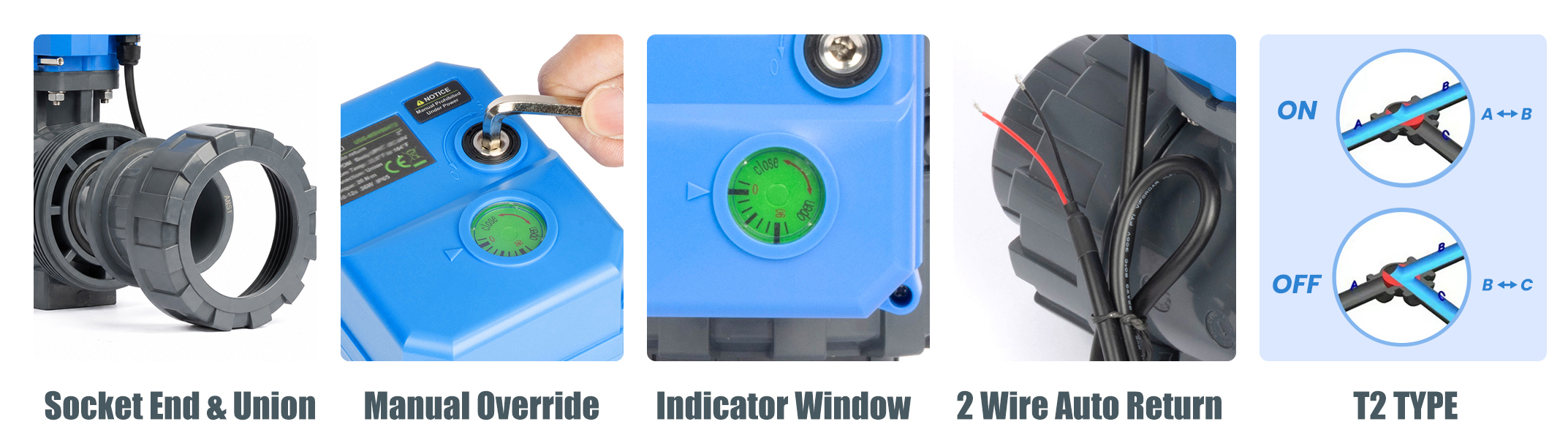

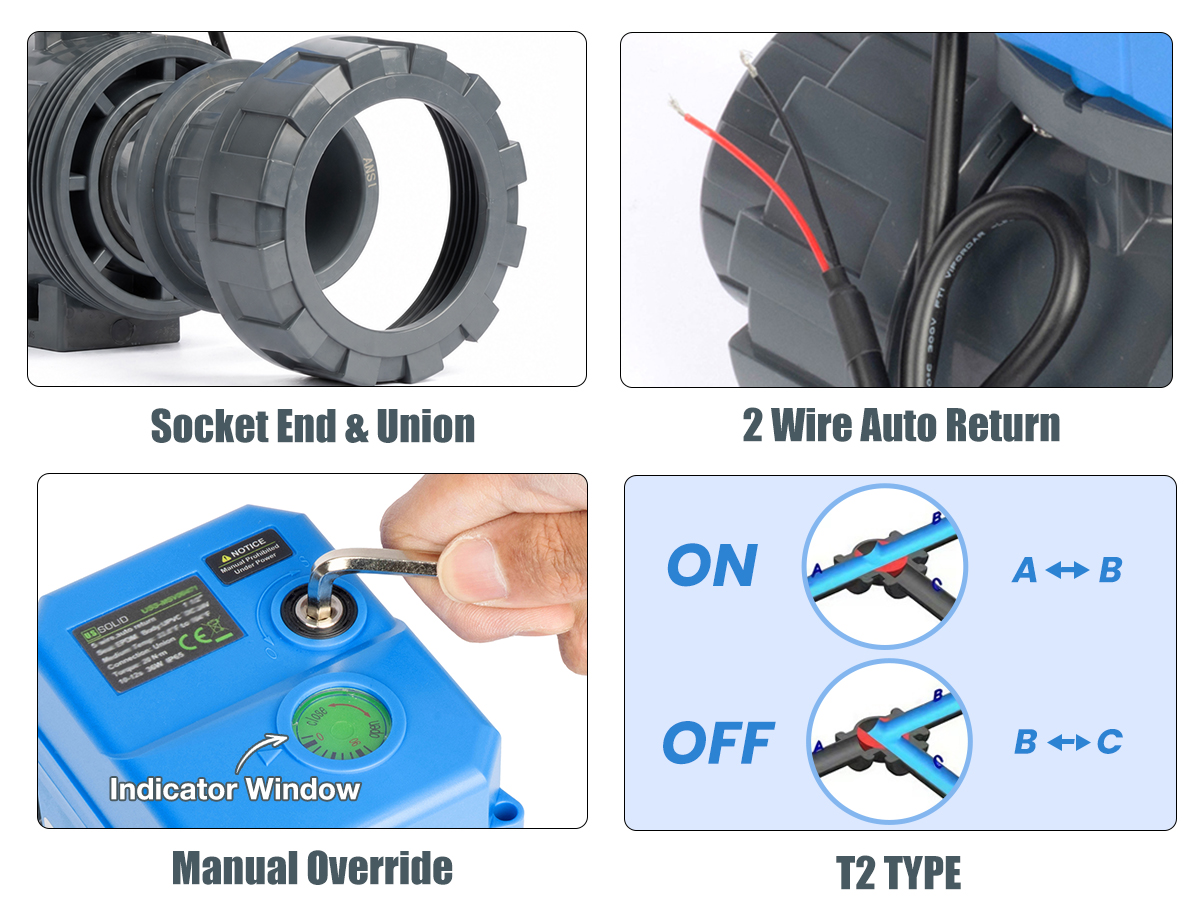

الميزات
- نهاية وصلة ومقبس: تختلف عن وصلات NPT/G الملولبة القياسية، فهي تستخدم لصق المقبس للإحكام، وتدمج هياكل ملولبة، مما يوازن بين استقرار الوصلة وسهولة الفك والصيانة.
- التشغيل اليدوي: تأتي مع مفتاح سداسي قياسي؛ يسمح بتشغيل الصمام يدويًا أثناء انقطاع التيار الكهربائي. "O" = تشغيل، "S" = إيقاف.
- نافذة المؤشر: تُظهر العلامات المحفورة المدمجة حالة تشغيل/إيقاف الصمام مباشرةً. يشير السهم الخارجي إلى "0" للإيقاف، ويشير إلى "90" للتشغيل.
- مواد عالية الجودة: جسم الصمام مصنوع من مادة UPVC مع حشوات EPDM، ما يفي بمتطلبات التشغيل العامة.
- إرجاع تلقائي ثنائي الأسلاك: يستخدم نظام إرجاع تلقائي ثنائي الأسلاك. بالنسبة للصمامات ثلاثية الاتجاهات، يتوافق التشغيل والإيقاف مع مسارات تدفق مختلفة؛ عند انقطاع التيار الكهربائي، يعود الصمام تلقائيًا إلى مسار التدفق الافتراضي للإيقاف.
دليل المستخدم
لمعرفة كيفية استخدام هذا المنتج، يُرجى الرجوع إلى user manual.
البيانات الفنية
| حجم المنفذ | نصف بوصة | نموذج | USS-MSV611 |
| ميناء | ثلاثي الاتجاهات، من النوع T2 | خيط | لا يوجد خيط |
| اتصال | وصلة طرفية ومقبس | أقصى قوة | 36 واط |
| القطر الداخلي للمقبس | 21.3 ملم (المعيار الأمريكي) | مع مفتاح سداسي | نعم |
| الأسلاك | إرجاع تلقائي ثنائي الأسلاك | وظيفة يدوية | نعم |
| وظيفة التغذية الراجعة للإشارة | لا | نافذة المؤشر | نعم |
| مادة الجسم | يو بي في سي | الوضع الطبيعي | مسار التدفق الافتراضي: إيقاف |
| مادة مانعة للتسرب | EPDM | نطاق درجة الحرارة (متوسط) | من 33.8 درجة فهرنهايت إلى 104 درجة فهرنهايت |
| جهد التشغيل | تيار مستمر 24 فولت | وقت الإغلاق/الفتح | 10-12 ثانية |
| أقصى عزم دوران | 20 نيوتن متر | أقصى ضغط | 232 رطل لكل بوصة مربعة |
| متوسط العمر المتوقع | 20000 دورة | تصنيف IP | IP65 |
| حجم العبوة | 9.1 بوصة × 7.1 بوصة × 4.7 بوصة | الوزن الإجمالي | 2.9 رطل |
*لعرض الجدول كاملاً على الهاتف، يُرجى التمرير لليسار أو لليمين على الشاشة.
إرجاع تلقائي ثنائي الأسلاك
يستخدم هذا الطراز طريقة توصيل ثنائية الأسلاك مع إرجاع تلقائي. بالنسبة للصمامات ثلاثية الاتجاهات، يتوافق وضعا التشغيل والإيقاف مع مساري تدفق مختلفين. عند توصيل الطاقة، يتحول الصمام إلى مسار تدفق التشغيل؛ وعند انقطاع الطاقة أو فصلها، يعود تلقائيًا إلى مسار تدفق الإيقاف الافتراضي. يستخدم هذا الطراز طريقة توصيل ثنائية الأسلاك مع إرجاع تلقائي.
- بالنسبة للنسخة الأساسية بدون تغذية راجعة للإشارة، تجاهل توصيلات أسلاك الإشارة الموضحة في الرسم التخطيطي.
- ترميز ألوان الأسلاك: أسود (BK)، أحمر (RD)، أصفر (YW)، أبيض (WT)، أزرق (BU)، أخضر (GN)، وبرتقالي (OG).
- لضمان أداء موثوق لإعادة الضبط التلقائي، قم بتشغيل الصمام لمدة 60 ثانية على الأقل (≥60 ثانية) أثناء التشغيل الأولي أو بعد انقطاع طويل للتيار الكهربائي.
- قبل التشغيل اليدوي، افصل الطاقة وانتظر قليلاً حتى يتم تفريغ المشغل.
الأسئلة الشائعة
المشكلة 1: ما هي الميزة الفريدة لطريقة توصيل هذه الكرة؟ صمام؟
تأتي الأحجام الأكبر من سلسلة صمامات الكرة لدينا (1-1/4 بوصة، 1-1/2 بوصة، و2 بوصة) مزودة بشكل قياسي بمنافذ طرفية من نوع Socket End Ports للربط باستخدام مادة لاصقة مذيبة، وهيكل Union Structure لتسهيل التركيب والصيانة، بدلاً من الوصلات الملولبة الشائعة مثل NPT أو G.
يسمح تصميم الوصلة هذا بتركيب أو إزالة جسم الصمام بسهولة أكبر للصيانة أو الاستبدال، دون الحاجة إلى قطع الأنبوب أو تدوير جسم الصمام نفسه.
صُنعت منافذ الأنابيب وفقًا للمعيار US Standard. يُرجى ملاحظة أن القطر الداخلي للمنفذ قد يختلف باختلاف المعيار الوطني حتى لنفس الحجم الاسمي، مثل 1-1/4 بوصة. للاطلاع على معايير التوصيل الأخرى، بما في ذلك المعيار البريطاني، والمعيار الصناعي الياباني، أو غيرها، يُرجى التواصل مع فريق خدمة العملاء لدينا.
للاطلاع على معايير التوصيل الأخرى، بما في ذلك المعيار البريطاني، والمعيار الصناعي الياباني، أو غيرها، يُرجى التواصل مع فريق خدمة العملاء لدينا.
...
المشكلة 2: هل للصمام ثلاثي الاتجاهات حالة فتح طبيعية أم حالة إغلاق طبيعية؟
في الصمامات ثلاثية الاتجاهات، يُفهم وضعا التشغيل والإيقاف على أنهما وضعان مختلفان لمسار التدفق، وليس مجرد فتح طبيعي أو إغلاق طبيعي. يتوافق كل وضع تشغيل/إيقاف مع مسار تدفق محدد. في نماذج الإرجاع التلقائي، يعود الصمام إلى مسار التدفق الافتراضي (إيقاف) عند انقطاع التيار الكهربائي.
المشكلة 3: كيف نختار نوع مسار التدفق الصحيح للصمام ثلاثي الاتجاهات؟
يتوفر صمام الكرة الكهربائي ثلاثي الاتجاهات هذا بثلاثة مسارات تدفق: النوع L، النوع T1، والنوع T2. توضح المخططات مسار التدفق لكل مسار عند وضع الصمام في وضع التشغيل والإيقاف.
يرجى ملاحظة أن كلًا من وضع التشغيل والإيقاف يتوافق مع مسار تدفق مختلف. للاطلاع على تعليمات التوصيل الخاصة بطرازك، يرجى الرجوع إلى قسم مخططات التوصيل. يشير التوصيل C-B إلى أن المنفذين مفتوحان لبعضهما البعض، وليس اتجاه تدفق ثابت.
يشير التوصيل C-B إلى أن المنفذين مفتوحان لبعضهما البعض، وليس اتجاه تدفق ثابت.
المشكلة 4: ما هي الاحتياطات الواجب اتباعها مع طرازات الإرجاع التلقائي؟
يتطلب صمام الكرة ذو الإرجاع التلقائي مدة تشغيل لا تقل عن 60 ثانية (≥60 ثانية). هذه الخطوة إلزامية أثناء التشغيل الأولي أو بعد انقطاع طويل للتيار الكهربائي لضمان أداء موثوق لإعادة الضبط التلقائي. قبل استخدام التجاوز اليدوي، افصل التيار الكهربائي أولاً. بالنسبة لطرازات الإرجاع التلقائي، يُرجى الانتظار لفترة قصيرة بعد فصل التيار الكهربائي قبل التشغيل اليدوي، حيث يحتاج المشغل إلى وقت للتفريغ؛ وإلا فقد يصعب تدوير الصمام يدويًا.
المشكلة 5: هل يأتي هذا الطراز مزودًا بوظيفة يدوية؟
نعم. تتيح لك وظيفة التجاوز اليدوي التحكم في وضع الصمام أثناء انقطاع التيار الكهربائي. مفتاح سداسي مرفق مع الصمام لهذا الغرض. يجب فصل التيار الكهربائي قبل التشغيل اليدوي. أدر الصمام وفقًا لمؤشري "O" و"S": "O" = تشغيل، "S" = إيقاف. يجب تدوير الصمام بالكامل إلى وضع التشغيل أو الإيقاف؛ لا تتركه في وضع وسيط، فقد يؤدي ذلك إلى تلفه. بالنسبة للطرازات ذاتية الإرجاع، انتظر فترة قصيرة بعد فصل التيار الكهربائي قبل التشغيل اليدوي. المشكلة 6: كيف أقرأ نافذة المؤشر؟ يشير السهم الخارجي إلى وضع الصمام. عندما يشير السهم إلى "0"، يكون الصمام في وضع الإيقاف؛ وعندما يشير إلى "90"، يكون الصمام في وضع التشغيل.
المشكلة 7: ما هو وصلة الاتحاد؟
وصلة الاتحاد هي بنية صمام قابلة للفصل تسمح بإزالة جسم الصمام بسهولة أكبر للصيانة أو الاستبدال دون الحاجة إلى قطع الأنبوب. في هذا المنتج، تكون نهايات وصلة الأنبوب عبارة عن منافذ طرفية مصممة للربط باستخدام مادة لاصقة مذيبة.
المشكلة 8: ما الذي يجب ملاحظته بشأن طرق التحكم الأربع الرئيسية؟
يرجى الانتباه إلى نوع الأسلاك عند الشراء. فقط الطرازات ذاتية الإرجاع ستعود تلقائيًا إلى مسار التدفق الافتراضي (إيقاف) عند انقطاع التيار الكهربائي. أما طرق التحكم الأخرى فلا تتم إعادة ضبطها تلقائيًا بعد انقطاع التيار الكهربائي وستبقى في مسار التدفق الحالي.
