مقدمة
يجمع هذا الحل المتميز للتحكم في التدفق بين صمام كروي ثلاثي القطع شديد التحمل مصنوع من الفولاذ المقاوم للصدأ ومشغل كهربائي عالي الأداء. صُمم هذا الحل لضمان الموثوقية والدقة، ويوفر مجموعة شاملة من الأجهزة للأنظمة الآلية، مما يوفر متانة فائقة وتكاملاً سلساً وصيانة مبسطة في البيئات الصناعية الصعبة.
الميزات
- مصنوع من مواد عالية الجودة: صُنع جسم الصمام من الفولاذ المقاوم للصدأ عالي الجودة 304، مما يجعله مقاومًا للتآكل بدرجة عالية، وبالتالي مناسبًا للتعامل مع الأحماض والقلويات الضعيفة والمذيبات الكيميائية والماء.

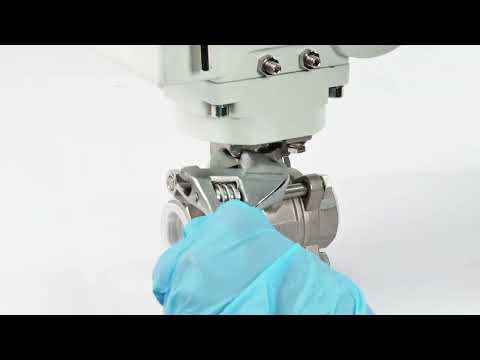

- تصميم ثلاثي القطع سهل الصيانة: يسمح التصميم المبتكر للجسم المكون من 3 قطع بإجراء صيانة سلسة داخل الخط. يمكن تنظيف المكونات الداخلية أو استبدالها دون فصل الأنابيب، مما يساعد على تقليل وقت التوقف وتكاليف الخدمة.
-
ضغط عالٍ و كفاءة الفتحة الكاملة: يساعد تصميم الفتحة الكاملة على تقليل انخفاض الضغط والحفاظ على سعة تدفق فعالة في أنظمة الضغط العالي.
جاهز للتشغيل الآلي الذكي: تدعم مفاتيح الحد المدمجة ووحدة التغذية الراجعة للموضع تكامل وحدة التحكم المنطقية القابلة للبرمجة (PLC)، والتحكم عن بُعد، والمراقبة في الوقت الفعلي، والتشغيل الآلي.
موثوقية عزم الدوران العالي: يوفر محرك صغير الحجم وعالي التحمل عزم دوران ثابتًا يبلغ 50 نيوتن متر لتشغيل موثوق به للفتحة الكاملة وإحكام غلق تام.

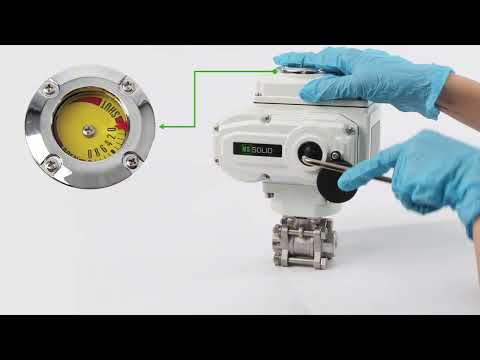

أمان مُعزز قفل ذاتي: يتميز المشغل بآلية قفل ذاتي لضمان التشغيل المستقر، ومنفذ تحكم يدوي للتحكم في التدخل أثناء انقطاع التيار الكهربائي أو حالات الطوارئ.
متانة خارجية فائقة: يوفر الغلاف المصنوع من الألومنيوم والبوليستر المطلي بمسحوق مقاومًا للتآكل والظروف الجوية القاسية.
حماية متطورة للدوائر الإلكترونية: تتم معالجة لوحة الدوائر المطبوعة الداخلية بمادة مانعة للتسرب لحمايتها من التلف الناتج عن الرطوبة والتكثيف والدوائر القصيرة.
التطبيقات
مخططات التوصيل
النوع E: نوع تعديل مع وحدة تحكم مؤازرة مدمجة
- تحكم تعديل متعدد الإشارات: يقبل إشارات دخل تيار مستمر من 4 إلى 20 مللي أمبير، أو من 1 إلى 5 فولت، أو من 0 إلى 10 فولت لضبط موضع الصمام تلقائيًا عند إعداد التدفق المطلوب.
- وحدة تحكم مؤازرة إلكترونية مدمجة: تقوم وحدة التحكم المؤازرة المدمجة بضبط موضع الصمام باستمرار استجابةً لإشارة التحكم الواردة.
- تغذية راجعة للموضع من 4 إلى 20 مللي أمبير: توفر إشارة خرج من 4 إلى 20 مللي أمبير لأنظمة التحكم المنطقية القابلة للبرمجة (PLC) أو أنظمة التحكم الموزعة (DCS) أو أنظمة التحكم في العمليات المتوافقة لمراقبة موضع الصمام الفعلي.
- استشعار الموضع في حلقة مغلقة: يوفر مقياس جهد مدمج بقيمة 1 كيلو أوم تغذية راجعة للموضع. لتعديل دقيق ومستقر.
- مدخل طاقة التيار المتردد: يستخدم طرفي B1 (يسار) وB2 (شمال) لتوصيل مصدر طاقة التيار المتردد، كما هو موضح في مخطط الأسلاك.
المواصفات
| نموذج | USS-HDBV00032 | ماركة | U.S. Solid |
|---|---|---|---|
| مقاس | 3/4 بوصة | نوع التوصيل | النوع E: نوع تعديل مع وحدة تحكم مؤازرة مدمجة |
| مادة الصمام | 304SS | ختم الكرة | مادة PTFE |
| وقت التشغيل | 20 ثانية | جهد التشغيل | 110 فولت تيار متردد |
| أقصى قوة | 20 واط | أقصى عزم دوران | 50 نيوتن متر |
| أقصى ضغط متوسط | 1.6 ميجا باسكال | نطاق درجة الحرارة لوسط التدفق | من -30 درجة مئوية إلى 180 درجة مئوية |
| متوسط العمر المتوقع | من 30000 إلى 50000 دورة | نوع التجويف | منفذ كامل |
| نوع الخيط | NPT | حالة التشغيل | ابقَ في مكانك |
| نطاق درجة الحرارة المحيطة | من -30 درجة مئوية إلى 60 درجة مئوية | تصنيف الغلاف | IP65 |
التحذيرات
- سلوك انقطاع التيار الكهربائي: يبقى هذا الصمام في وضعه الحالي أثناء انقطاع التيار الكهربائي. ولا يعود تلقائيًا إلى وضع مُسبق الضبط.
- مطابقة الجهد مطلوبة: يجب أن يتطابق جهد الإمداد مع تصنيف المُشغل تمامًا. قد يؤدي الجهد الكهربائي غير الصحيح إلى تلف الوحدة بشكل دائم.
- دائرة طاقة مخصصة: يتطلب كل مشغل مصدر طاقة خاص به مزود بحماية من الصمامات. لا تقم بتوصيل عدة مشغلات على التوازي.
- افصل الطاقة قبل الصيانة: افصل الطاقة دائمًا قبل التوصيلات الكهربائية أو الصيانة أو استخدام التجاوز اليدوي.
- مقاومة للعوامل الجوية بمعيار IP65: مناسب للاستخدام الخارجي، ولكن يوصى بتوفير حماية إضافية للتركيبات الخارجية الدائمة.
- استهلاك منخفض للطاقة: يتم استهلاك الطاقة فقط أثناء الفتح والإغلاق. لا يتم استهلاك أي طاقة عند الفتح الكامل أو الإغلاق الكامل.
- يوصى بالتركيب الاحترافي: يجب أن يتم التركيب بواسطة فنيين مؤهلين على دراية بأنظمة التحكم الكهربائية.
الأسئلة الشائعة
1. هل يمكنني تشغيل الصمام يدويًا؟
ج: نعم. يتميز المشغل بخاصية التشغيل اليدوي. نوصي بتشغيل الصمام يدويًا قبل التركيب للتأكد من سلاسة التشغيل، واستخدام براغي الضبط أثناء التشغيل التجريبي لضبط وضعيتي الفتح والإغلاق بدقة.
2. هل يمكن تركيب هذا الصمام في الهواء الطلق؟
ج: نعم، وذلك حسب تصنيف الحماية (IP) الخاص بالطراز. على الرغم من أن مشغلاتنا شديدة التحمل مقاومة للعوامل الجوية، إلا أننا نوصي باستخدام غطاء واقٍ أو مأوى للتركيبات الخارجية الدائمة لحماية الوحدة من التعرض المباشر للأشعة فوق البنفسجية وتراكم الجليد.
3. هل هذا الصمام مناسب للسوائل عالية اللزوجة أو الجسيمات؟
ج: نعم، مع مراعاة عزم الدوران. تزيد المواد شديدة اللزوجة أو الجسيمات الكبيرة من المقاومة، لذا تأكد من أن عزم التشغيل يبقى ضمن السعة المقدرة للمشغل لمنع توقفه. 4. هل من الطبيعي أن يكون المشغل ساخنًا أثناء التشغيل؟ ج: نعم. قد يكون المشغل دافئًا أثناء التشغيل المستمر. إذا أصبح الغلاف ساخنًا جدًا بحيث لا يمكن لمسه، فتأكد من عدم تجاوز دورة التشغيل الموصى بها ونطاق درجة الحرارة المحيطة من -30 درجة مئوية إلى 60 درجة مئوية. 5. هل يمكنني توصيل عدة مشغلات بالتوازي على نفس الدائرة؟
الإجابة: لا. يجب أن يستخدم كل مشغل آلي مصدر طاقة خاص به مزود بحماية من الصمامات لضمان استجابة إشارة سليمة وتقليل خطر التداخل الكهربائي أو التلف.
تنزيل دليل المستخدم here
