مقدمة
يجمع هذا الحل المتميز للتحكم في التدفق بين صمام كروي متين من الفولاذ المقاوم للصدأ مكون من 3 قطع مع مشغل كهربائي عالي الأداء. صُممت هذه الوحدة لتوفير الموثوقية والدقة، وهي عبارة عن مجموعة شاملة من الأجهزة للأنظمة الآلية، مما يضمن متانة فائقة، وتكاملاً سلساً، وصيانة مبسطة في البيئات الصناعية الصعبة.
الميزات
- مصنوعة من مواد عالية الجودة: صُنع جسم الصمام من الفولاذ المقاوم للصدأ عالي الجودة 304، وهو مقاوم للتآكل بدرجة عالية، مما يجعله مناسبًا للتعامل مع الأحماض والقلويات الضعيفة، والمذيبات الكيميائية، والماء.
- تصميم ثلاثي القطع سهل الصيانة: يسمح التصميم المبتكر ثلاثي القطع بصيانة سلسة داخل الخط. يمكن تنظيف المكونات الداخلية أو استبدالها بسهولة دون الحاجة إلى فصل الأنابيب، مما يقلل بشكل كبير من وقت التوقف وتكاليف الخدمة.
- ضغط عالٍ و كفاءة الفتحة الكاملة: صُممت هذه الوحدة لتحقيق أقصى أداء، ويضمن تصميمها ذو الفتحة الكاملة أدنى انخفاض في الضغط، مما يضمن سعة تدفق مثالية حتى في أنظمة الضغط العالي. جاهزية التشغيل الآلي الذكي: بفضل مفاتيح الحد المدمجة ونظام التغذية الراجعة للموضع، يتيح هذا المشغل التكامل السلس مع أنظمة التحكم المنطقي القابل للبرمجة (PLC)، مما يُمكّن من التحكم الدقيق عن بُعد، والمراقبة في الوقت الفعلي، والتشغيل الآلي الكامل في العمليات الصناعية المعقدة. موثوقية عزم الدوران العالي: يعمل هذا المشغل بمحرك قوي ومتين، ويُوفر عزم دوران ثابتًا يبلغ 50 نيوتن متر، مما يضمن فتحًا كاملًا للمنفذ بشكل متسق وإحكامًا موثوقًا به في كل دورة. style="margin-bottom: 8px;"> أمان مُعزز وقفل ذاتي: يتميز المشغل بآلية قفل ذاتي مدمجة لضمان استقرار الصمام وسلامة النظام. بالإضافة إلى ذلك، يضمن منفذ التجاوز اليدوي المدمج تدخلاً آمناً وموثوقاً به أثناء انقطاع التيار الكهربائي أو حالات الطوارئ.
- متانة خارجية فائقة: صُممت الوحدة لتحمل الظروف الجوية القاسية، وهي مغلفة بغلاف من الألومنيوم والبوليستر المطلي بمسحوق، مما يوفر مقاومة استثنائية للتآكل والظروف الجوية القاسية.
- حماية متقدمة للدوائر: لضمان موثوقية كهربائية طويلة الأمد، تُعالج لوحة الدوائر المطبوعة الداخلية بمادة مانعة للتسرب، مما يمنع بشكل فعال التلف الناتج عن الرطوبة والتكثيف والدوائر القصيرة.
التطبيقات

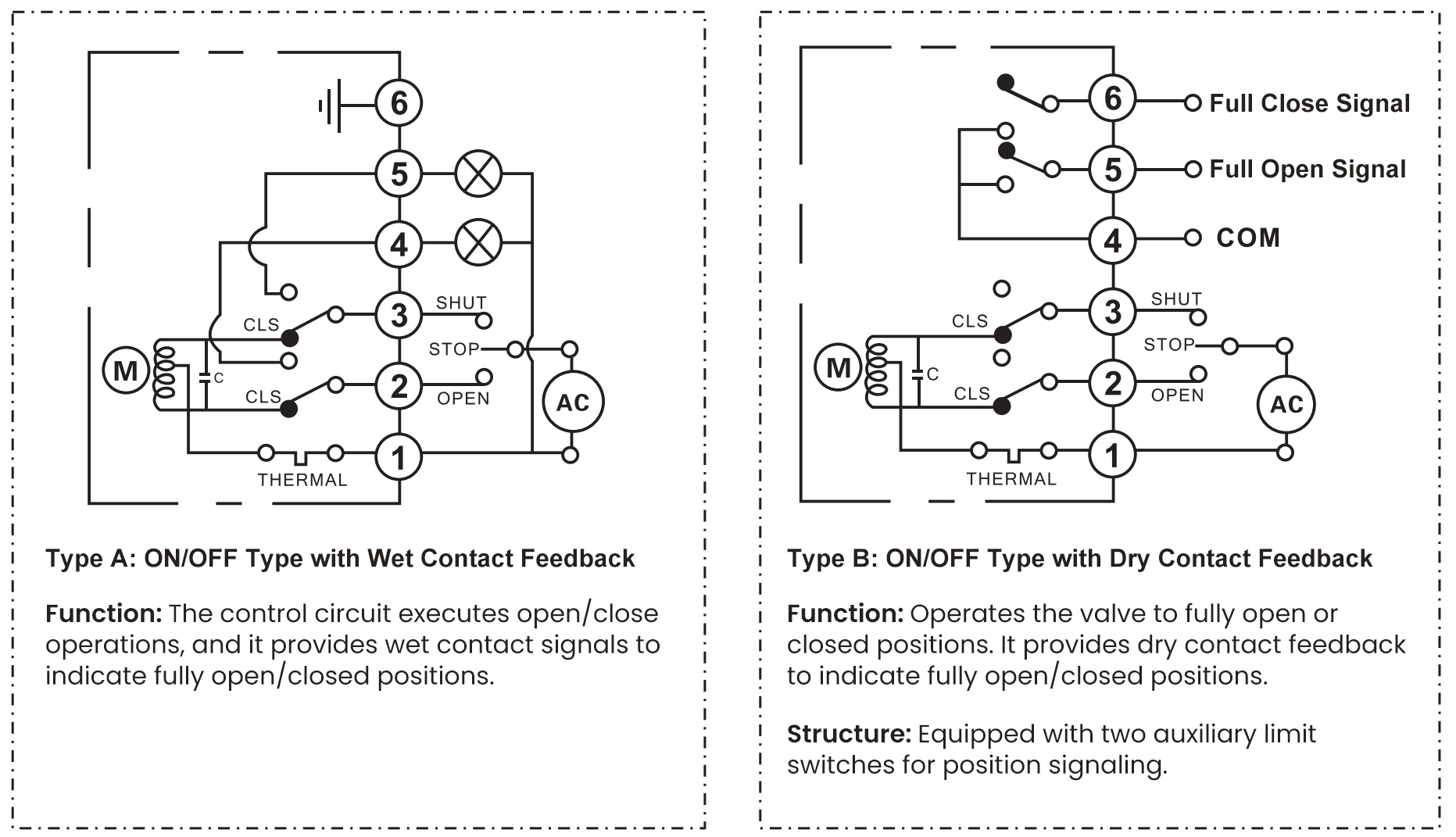

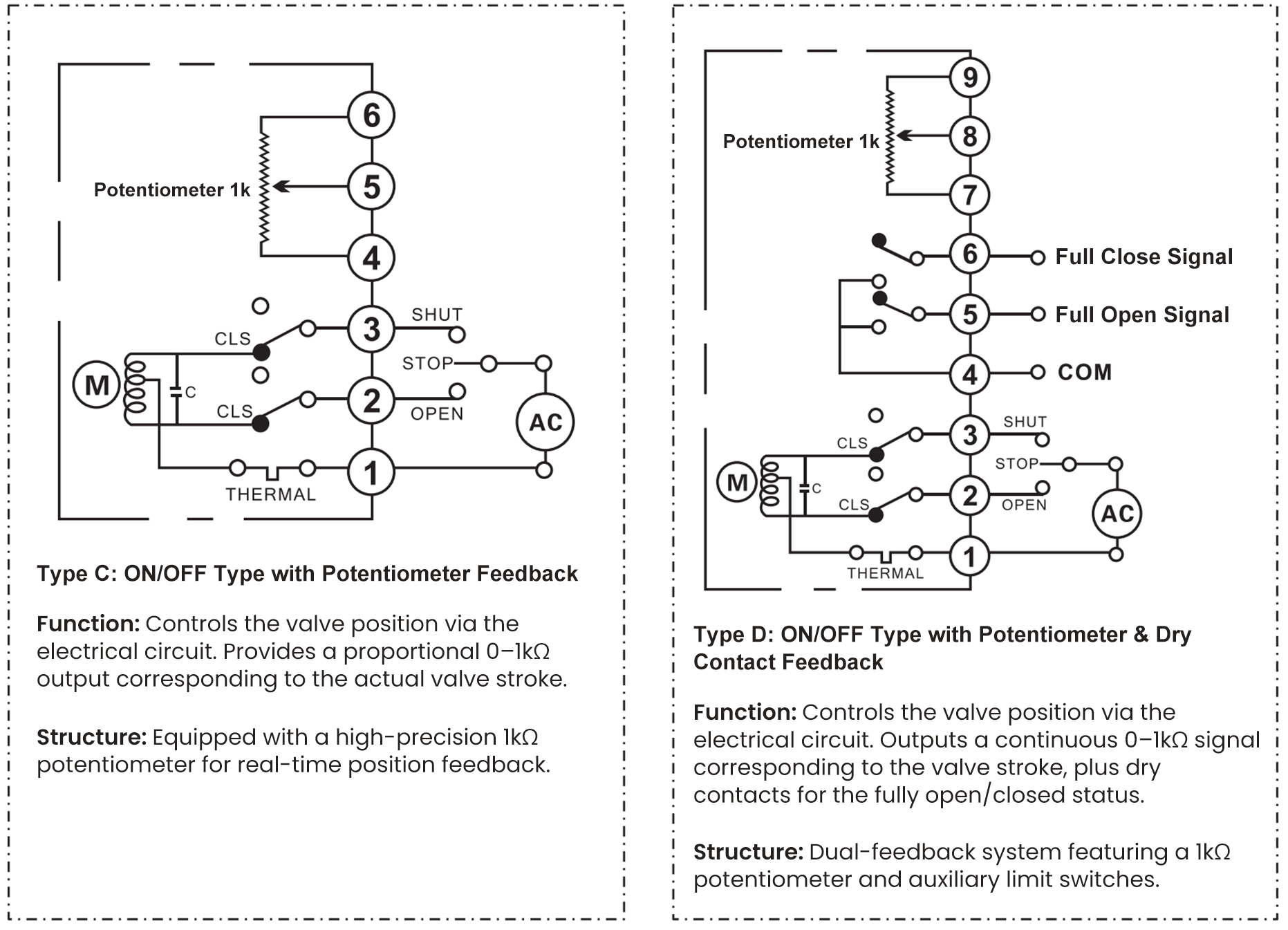

مخططات الأسلاك
الأسلاك الكهربائية

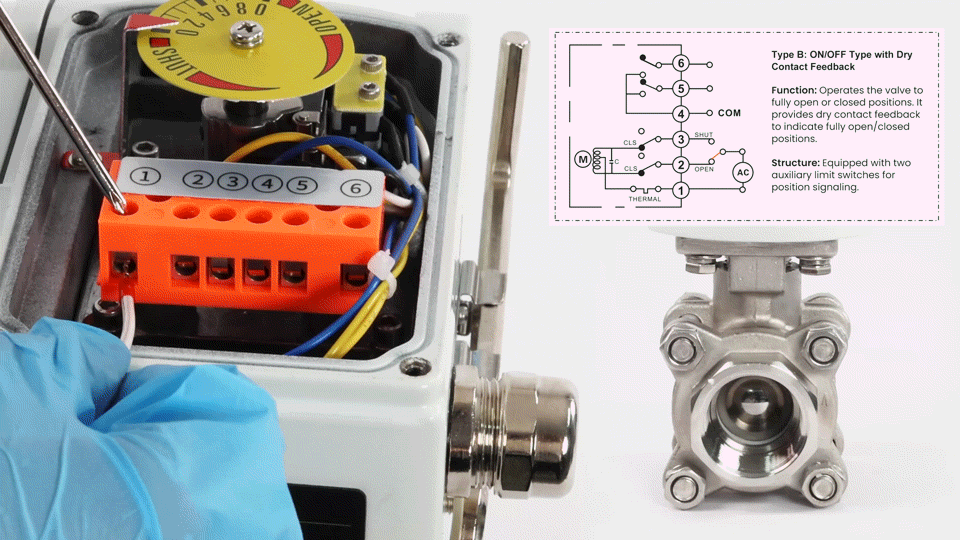

[مفتوح]

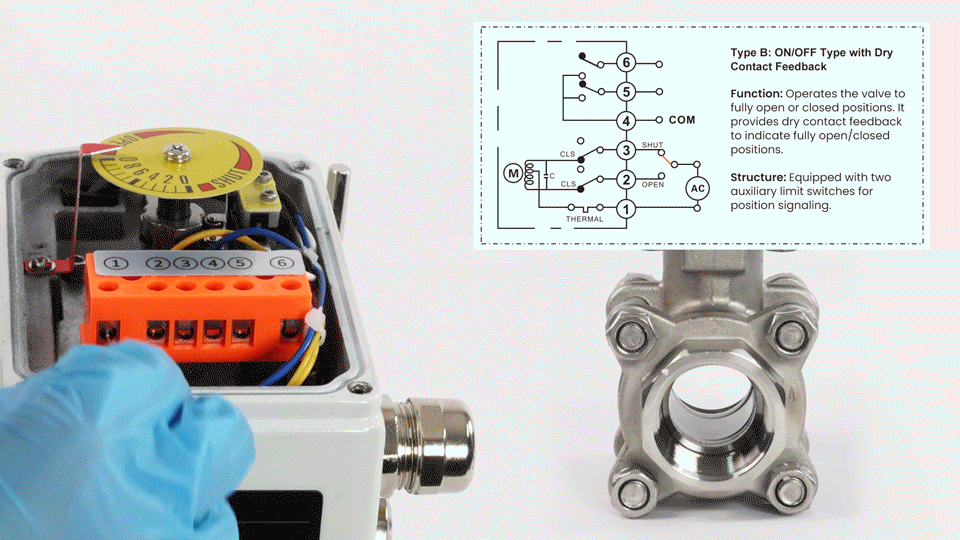

[مغلق]
المواصفات
| نموذج | USS-HDBV00011 | ماركة | U.S. Solid |
|---|---|---|---|
| مقاس | نصف بوصة | نوع التوصيل | النوع ب: نوع التشغيل/الإيقاف، اتصال جاف |
| مادة الصمام | 304SS | ختم الكرة | مادة PTFE |
| وقت التشغيل | 20 ثانية | جهد التشغيل | 110 فولت تيار متردد |
| أقصى قوة | 20 واط | أقصى عزم دوران | 50 نيوتن متر |
| أقصى ضغط متوسط | 1.6 ميجا باسكال | نطاق درجة الحرارة لوسط التدفق | من -30 درجة مئوية إلى 180 درجة مئوية |
| متوسط العمر المتوقع | من 30000 إلى 50000 دورة | نوع التجويف | منفذ كامل |
| نوع الخيط | NPT | حالة التشغيل | ابقَ في مكانك |
| نطاق درجة الحرارة المحيطة | من -30 درجة مئوية إلى 60 درجة مئوية | تصنيف الغلاف | IP65 |
التحذيرات
- سلوك الصمام عند انقطاع التيار الكهربائي: يبقى هذا الصمام في وضعه الحالي أثناء انقطاع التيار الكهربائي. لا يعود تلقائيًا إلى وضعية مُسبقة الضبط.
- مطابقة الجهد مطلوبة: يجب أن يتطابق جهد التغذية مع جهد المُشغِّل بدقة. قد يؤدي الجهد غير الصحيح إلى تلف الوحدة بشكل دائم.
- دائرة طاقة مُخصصة: يتطلب كل مُشغِّل مصدر طاقة خاص به مزود بحماية بواسطة صمام. لا تقم بتوصيل عدة مشغلات بالتوازي.
- افصل الطاقة قبل الصيانة: افصل الطاقة دائمًا قبل التوصيلات الكهربائية أو الصيانة أو استخدام التشغيل اليدوي.
- مقاومة للعوامل الجوية بمعيار IP65: مناسب للاستخدام الخارجي، ولكن يُنصح بتوفير حماية إضافية للتركيبات الخارجية الدائمة.
- استهلاك منخفض للطاقة: يتم استهلاك الطاقة فقط أثناء الفتح والإغلاق. لا يتم استهلاك أي طاقة عند الفتح الكامل أو الإغلاق الكامل.
- يوصى بالتركيب الاحترافي: يجب أن يتم التركيب بواسطة فنيين مؤهلين على دراية بأنظمة التحكم الكهربائية.
الأسئلة الشائعة
1: هل يمكنني تشغيل الصمام يدويًا؟
الإجابة: نعم. يحتوي المشغل على خاصية التشغيل اليدوي. نوصي بتشغيل الصمام يدويًا قبل التركيب للتأكد من سلاسة عمله، واستخدام براغي الضبط أثناء التشغيل لضبط وضعيتي الفتح والإغلاق بدقة.
2: هل يمكن تركيب هذا الصمام في الهواء الطلق؟
ج: نعم، وذلك حسب تصنيف الحماية (IP) الخاص بطرازك. على الرغم من أن مشغلاتنا شديدة التحمل مقاومة للعوامل الجوية، إلا أننا نوصي بشدة باستخدام غطاء واقٍ أو مأوى للتركيبات الخارجية الدائمة لحماية الوحدة من الأشعة فوق البنفسجية المباشرة وتراكم الجليد. 3: هل هذا الصمام مناسب للسوائل أو الجسيمات عالية اللزوجة؟ ج: نعم، ولكن مع مراعاة عزم الدوران. صُممت سلسلتنا شديدة التحمل لتطبيقات عزم الدوران العالي. ومع ذلك، فإن الوسائط شديدة اللزوجة أو الجسيمات الكبيرة ستزيد من المقاومة. تأكد من بقاء عزم التشغيل ضمن السعة المقدرة للمشغل لتجنب التوقف.
4: هل من الطبيعي أن يكون المشغل ساخنًا أثناء التشغيل؟
ج: نعم، من الطبيعي أن يكون دافئًا أثناء التشغيل المستمر. يحتوي المشغل على ميزات مدمجة للحد من الطاقة لمنع ارتفاع درجة حرارته في ظل الاستخدام العادي. إذا أصبح الغلاف ساخنًا جدًا بحيث لا يمكن لمسه، يُرجى التأكد من عدم تجاوز دورة التشغيل الموصى بها أو حد درجة الحرارة المحيطة (-30 درجة مئوية إلى +60 درجة مئوية).
5: هل يمكنني توصيل عدة مشغلات بالتوازي على نفس الدائرة؟
الإجابة: لا. يجب تركيب كل مشغل آلي على دائرة مخصصة له محمية بفيوز لضمان استجابة إشارة سليمة ومنع التداخل الكهربائي أو التلف.
تنزيل دليل المستخدم here
مقدمة
يجمع هذا الحل المتميز للتحكم في التدفق بين صمام كروي ثلاثي القطع شديد التحمل مصنوع من الفولاذ المقاوم للصدأ ومشغل كهربائي عالي الأداء. صُممت هذه الوحدة لتوفير الموثوقية والدقة، وهي عبارة عن مجموعة شاملة من الأجهزة للأنظمة الآلية، مما يضمن متانة فائقة، وتكاملاً سلساً، وصيانة مبسطة في البيئات الصناعية الصعبة.
الميزات
- مصنوعة من مواد عالية الجودة: صُنع جسم الصمام من الفولاذ المقاوم للصدأ عالي الجودة 304، مما يجعله مقاومًا للتآكل بدرجة عالية، وبالتالي مناسبًا للتعامل مع الأحماض والقلويات الضعيفة، والمذيبات الكيميائية، والماء.
- تصميم ثلاثي القطع سهل الصيانة: يسمح التصميم المبتكر للجسم المكون من 3 قطع بصيانة سلسة داخل الخط. يمكن تنظيف المكونات الداخلية أو استبدالها بسهولة دون الحاجة إلى فصل الأنابيب، مما يقلل بشكل كبير من وقت التوقف وتكاليف الخدمة.
- ضغط عالٍ و كفاءة الفتحة الكاملة: صُممت هذه الوحدة لتحقيق أقصى أداء، ويضمن تصميم الفتحة الكاملة أقل انخفاض في الضغط، مما يضمن سعة تدفق مثالية حتى في أنظمة الضغط العالي. جاهزية التشغيل الآلي الذكي: بفضل مفاتيح الحد المدمجة ووحدة التغذية الراجعة للموضع، يتيح المشغل التكامل السلس مع أنظمة التحكم المنطقي القابل للبرمجة (PLC)، مما يُمكّن من التحكم الدقيق عن بُعد، والمراقبة في الوقت الفعلي، والتشغيل الآلي الكامل في العمليات الصناعية المعقدة. موثوقية عزم الدوران العالي: يعمل المشغل بمحرك قوي ومتين، ويُوفر عزم دوران ثابتًا يبلغ 50 نيوتن متر، مما يضمن فتحًا كاملًا للمنفذ بشكل متسق وإحكامًا موثوقًا به في كل دورة. style="margin-bottom: 8px;"> أمان مُعزز وقفل ذاتي: يتميز المشغل بآلية قفل ذاتي مدمجة لضمان استقرار الصمام وسلامة النظام. بالإضافة إلى ذلك، يضمن منفذ التجاوز اليدوي المدمج تدخلاً آمناً وموثوقاً به أثناء انقطاع التيار الكهربائي أو حالات الطوارئ.
- متانة خارجية فائقة: صُممت الوحدة لتحمل الظروف الجوية القاسية، وهي مغلفة بغلاف من الألومنيوم والبوليستر المطلي بمسحوق، مما يوفر مقاومة استثنائية للتآكل والظروف الجوية القاسية.
- حماية متطورة للدوائر: لضمان موثوقية كهربائية طويلة الأمد، تُعالج لوحة الدوائر المطبوعة الداخلية بمادة مانعة للتسرب، مما يمنع بشكل فعال التلف الناتج عن الرطوبة والتكثيف والدوائر القصيرة.
التطبيقات
مخططات الأسلاك
الأسلاك الكهربائية
[مفتوح]
[مغلق]
المواصفات
| نموذج | USS-HDBV00014 | ماركة | U.S. Solid |
|---|---|---|---|
| مقاس | 1 1/4" | نوع التوصيل | النوع ب: نوع التشغيل/الإيقاف، اتصال جاف |
| مادة الصمام | 304SS | ختم الكرة | مادة PTFE |
| وقت التشغيل | 20 ثانية | جهد التشغيل | 110 فولت تيار متردد |
| أقصى قوة | 20 واط | أقصى عزم دوران | 50 نيوتن متر |
| أقصى ضغط متوسط | 1.6 ميجا باسكال | نطاق درجة الحرارة لوسط التدفق | من -30 درجة مئوية إلى 180 درجة مئوية |
| متوسط العمر المتوقع | من 30000 إلى 50000 دورة | نوع التجويف | منفذ كامل |
| نوع الخيط | NPT | حالة التشغيل | ابقَ في مكانك |
| نطاق درجة الحرارة المحيطة | من -30 درجة مئوية إلى 60 درجة مئوية | تصنيف الغلاف | IP65 |
التحذيرات
- سلوك الصمام عند انقطاع التيار الكهربائي: يبقى هذا الصمام في وضعه الحالي أثناء انقطاع التيار الكهربائي. لا يعود تلقائيًا إلى وضعية مُسبقة الضبط.
- مطابقة الجهد مطلوبة: يجب أن يتطابق جهد التغذية مع جهد المُشغِّل بدقة. قد يؤدي الجهد غير الصحيح إلى تلف الوحدة بشكل دائم.
- دائرة طاقة مُخصصة: يتطلب كل مُشغِّل مصدر طاقة خاص به مزود بحماية بواسطة صمام. لا تقم بتوصيل عدة مشغلات بالتوازي.
- افصل الطاقة قبل الصيانة: افصل الطاقة دائمًا قبل التوصيلات الكهربائية أو الصيانة أو استخدام التشغيل اليدوي.
- مقاومة للعوامل الجوية بمعيار IP65: مناسب للاستخدام الخارجي، ولكن يُنصح بتوفير حماية إضافية للتركيبات الخارجية الدائمة.
- استهلاك منخفض للطاقة: يتم استهلاك الطاقة فقط أثناء الفتح والإغلاق. لا يتم استهلاك أي طاقة عند الفتح الكامل أو الإغلاق الكامل.
- يوصى بالتركيب الاحترافي: يجب أن يتم التركيب بواسطة فنيين مؤهلين على دراية بأنظمة التحكم الكهربائية.
الأسئلة الشائعة
1: هل يمكنني تشغيل الصمام يدويًا؟
الإجابة: نعم. يحتوي المشغل على خاصية التشغيل اليدوي. نوصي بتشغيل الصمام يدويًا قبل التركيب للتأكد من سلاسة عمله، واستخدام براغي الضبط أثناء التشغيل لضبط وضعيتي الفتح والإغلاق بدقة.
2: هل يمكن تركيب هذا الصمام في الهواء الطلق؟
ج: نعم، وذلك حسب تصنيف الحماية (IP) الخاص بطرازك. على الرغم من أن مشغلاتنا شديدة التحمل مقاومة للعوامل الجوية، إلا أننا نوصي بشدة باستخدام غطاء واقٍ أو مأوى للتركيبات الخارجية الدائمة لحماية الوحدة من الأشعة فوق البنفسجية المباشرة وتراكم الجليد. 3: هل هذا الصمام مناسب للسوائل أو الجسيمات عالية اللزوجة؟ ج: نعم، ولكن مع مراعاة عزم الدوران. صُممت سلسلتنا شديدة التحمل لتطبيقات عزم الدوران العالي. ومع ذلك، فإن الوسائط شديدة اللزوجة أو الجسيمات الكبيرة ستزيد من المقاومة. تأكد من بقاء عزم التشغيل ضمن السعة المقدرة للمشغل لتجنب التوقف.
4: هل من الطبيعي أن يكون المشغل ساخنًا أثناء التشغيل؟
ج: نعم، من الطبيعي أن يكون دافئًا أثناء التشغيل المستمر. يحتوي المشغل على ميزات مدمجة للحد من الطاقة لمنع ارتفاع درجة حرارته في ظل الاستخدام العادي. إذا أصبح الغلاف ساخنًا جدًا بحيث لا يمكن لمسه، يُرجى التأكد من عدم تجاوز دورة التشغيل الموصى بها أو حد درجة الحرارة المحيطة (-30 درجة مئوية إلى +60 درجة مئوية).
5: هل يمكنني توصيل عدة مشغلات بالتوازي على نفس الدائرة؟
الإجابة: لا. يجب تركيب كل مشغل آلي على دائرة مخصصة له محمية بفيوز لضمان استجابة إشارة سليمة ومنع التداخل الكهربائي أو التلف.
تنزيل دليل المستخدم here
