مقدمة
تُعد صمامات الكرة الآلية جزءًا حيويًا من المعدات في العديد من التطبيقات. يفتح هذا الطراز ويغلق في غضون 6-8 ثوانٍ، ويبقى في موضعه الجديد بينما لا يستهلك أي طاقة تقريبًا. هذا هو الفرق الرئيسي بين صمامات الكرة الآلية والعديد من الصمامات الكهرومغناطيسية. تستمد معظم الصمامات الكهرومغناطيسية الطاقة بشكل مستمر عندما تكون في وضع جديد، بينما تستهلك صمامات الكرة الآلية الطاقة فقط عند التغيير من الفتح إلى الإغلاق، أو العكس.

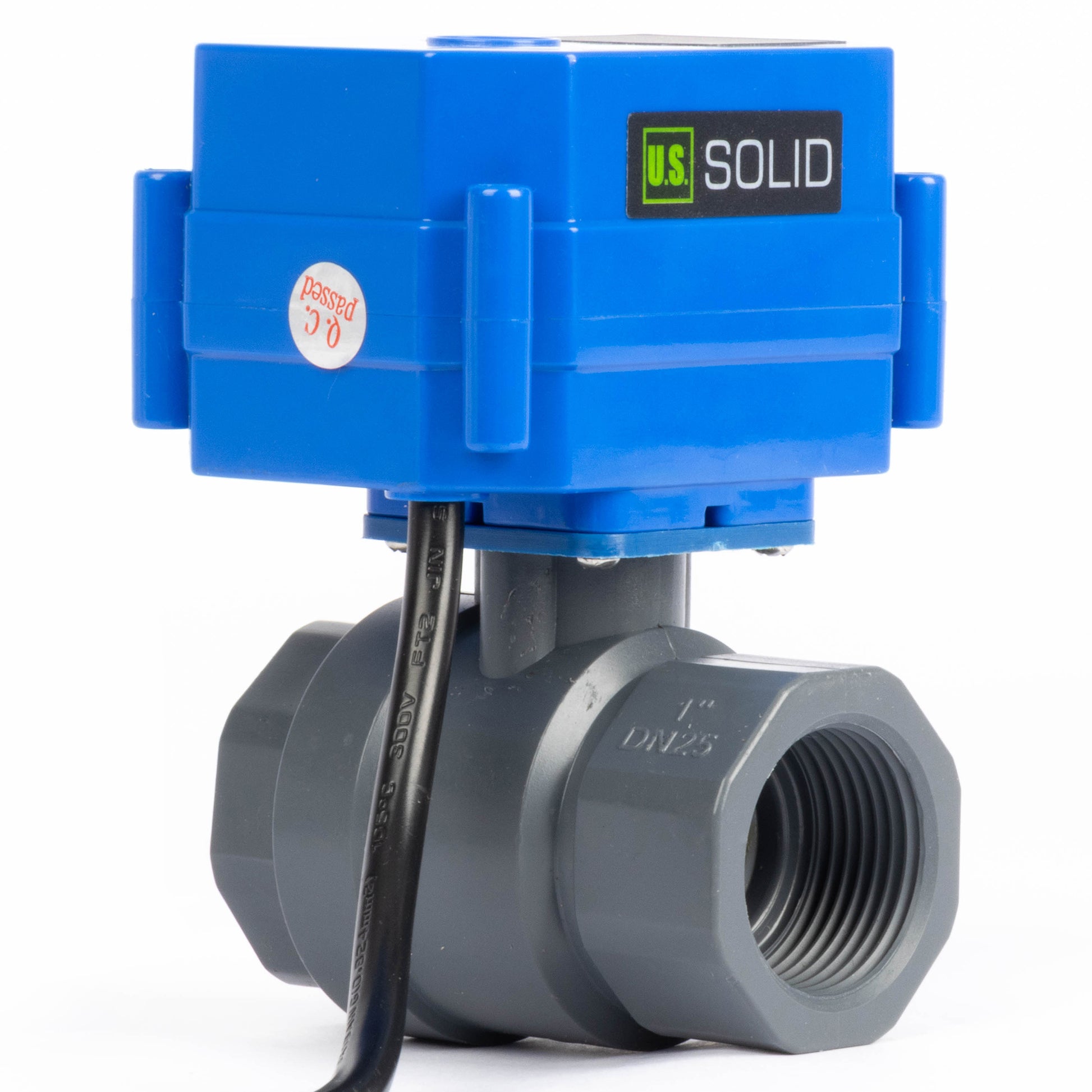

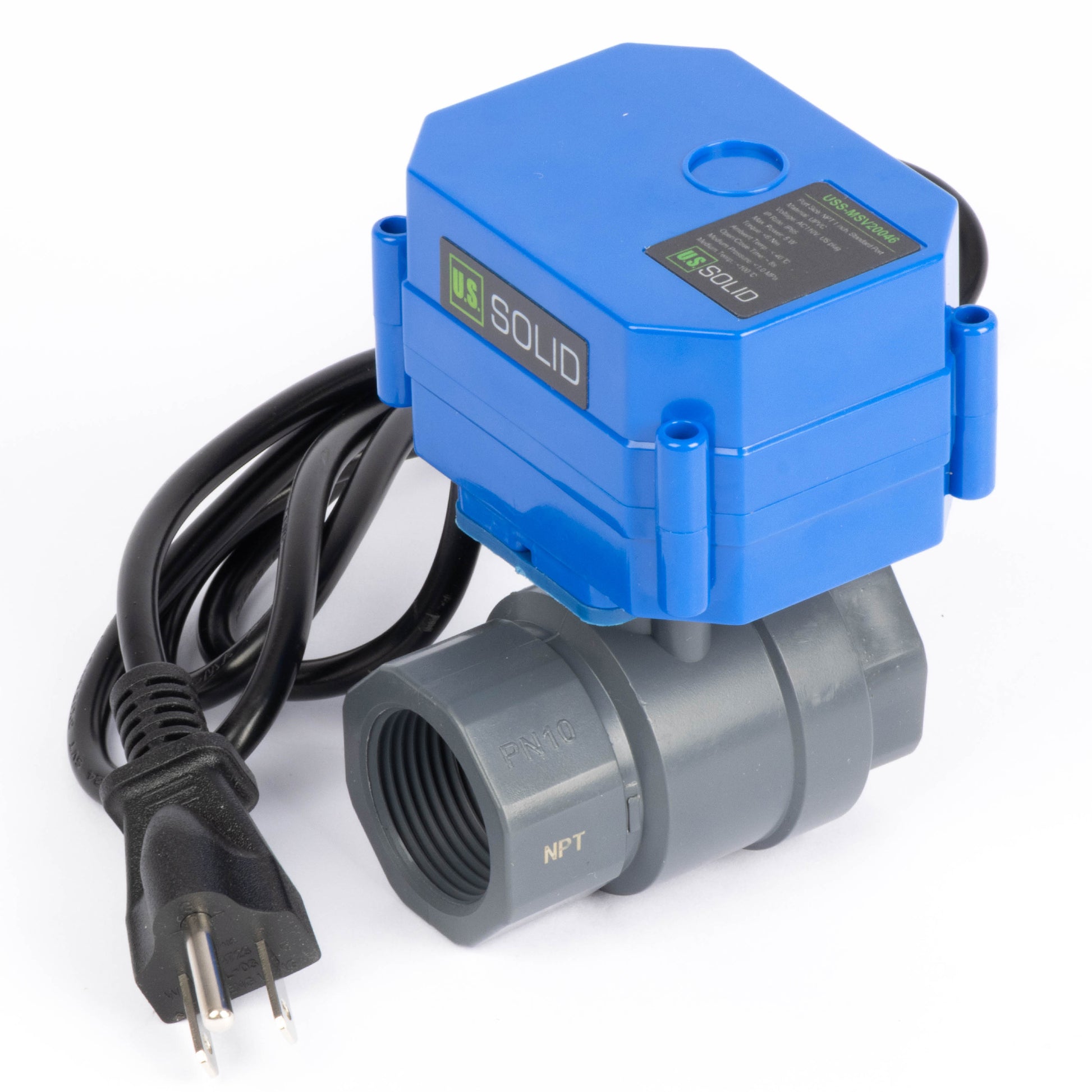

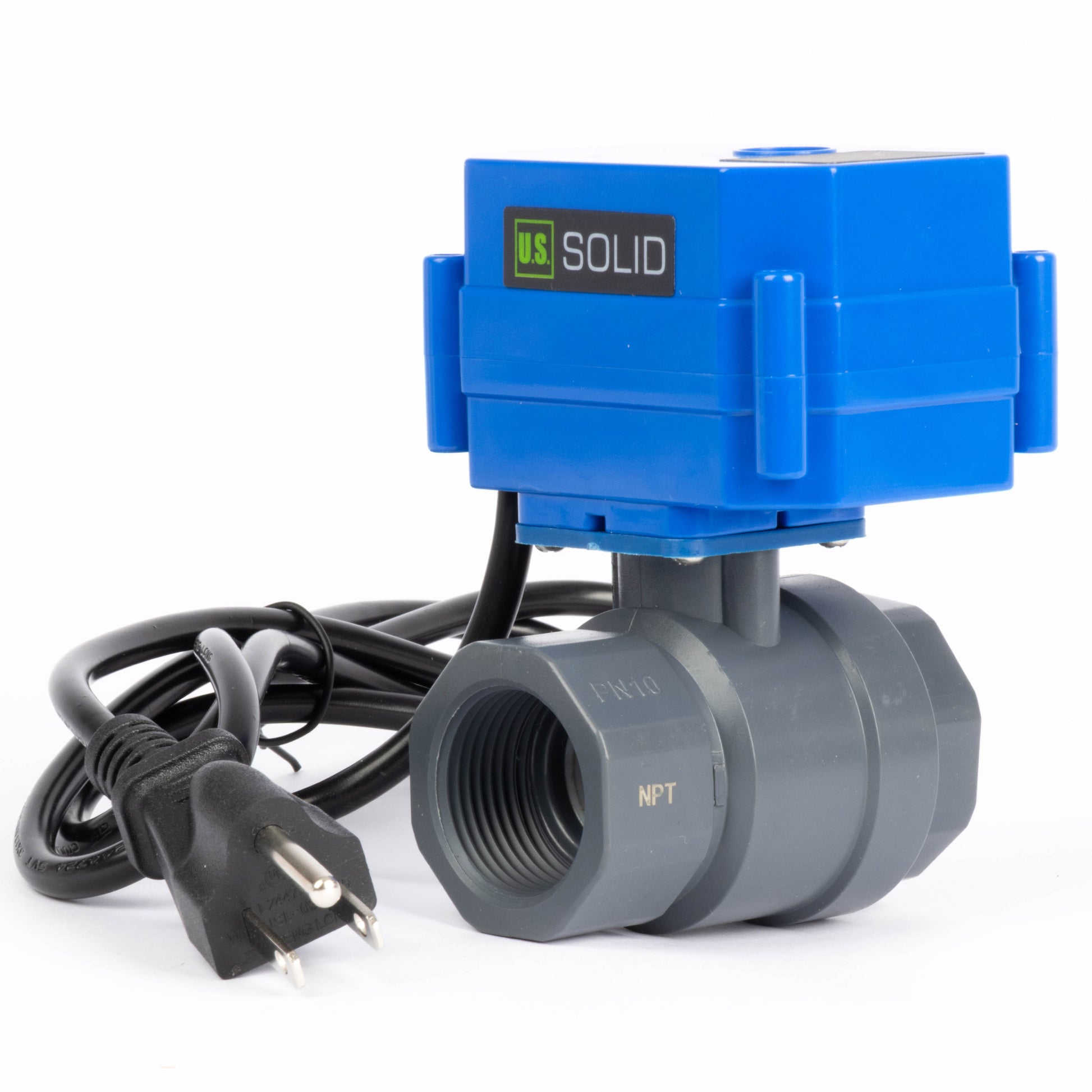

يأتي صمام الكرة الآلي هذا مزودًا بقابس أمريكي قياسي (110 فولت تيار متردد)، مما يتيح تركيبًا سريعًا وخاليًا من المتاعب. ما عليك سوى توصيله بأي منفذ قياسي - لا يلزم توصيل أسلاك صلبة أو كهربائي. تصميم القابس مثالي للأتمتة المنزلية ومشاريع DIY والتركيبات الاحترافية على حد سواء، مما يوفر لك الوقت وتكاليف الإعداد.
الميزات
التطبيقات
أداء التشغيل
بعد التوصيل
فصل الأسلاك
المواصفات
| الموديل | USS-MSV20045 | العلامة التجارية | U.S. Solid | ||
| الحجم | 1" | نوع الأسلاك | قابس | ||
| مادة الصمام | UPVC | ختم الكرة | PTFE | ||
| وقت التشغيل | 6-8 ثوانٍ | جهد العمل | تيار متردد 110 فولت | ||
| الطاقة القصوى | 5 واط | الحد الأقصى لعزم الدوران | 6 نيوتن متر | ||
| إعادة الضبط اليدوية متضمنة | لا | فتحة التدفق | 23 ملم | ||
| ضغط الوسط | أقل من 10 بار | نطاق درجة الحرارة لوسط التدفق | أقل من 100 درجة مئوية | ||
| نوع التجويف | منفذ قياسي | العمر المتوقع | 80,000-100,000 دورة | ||

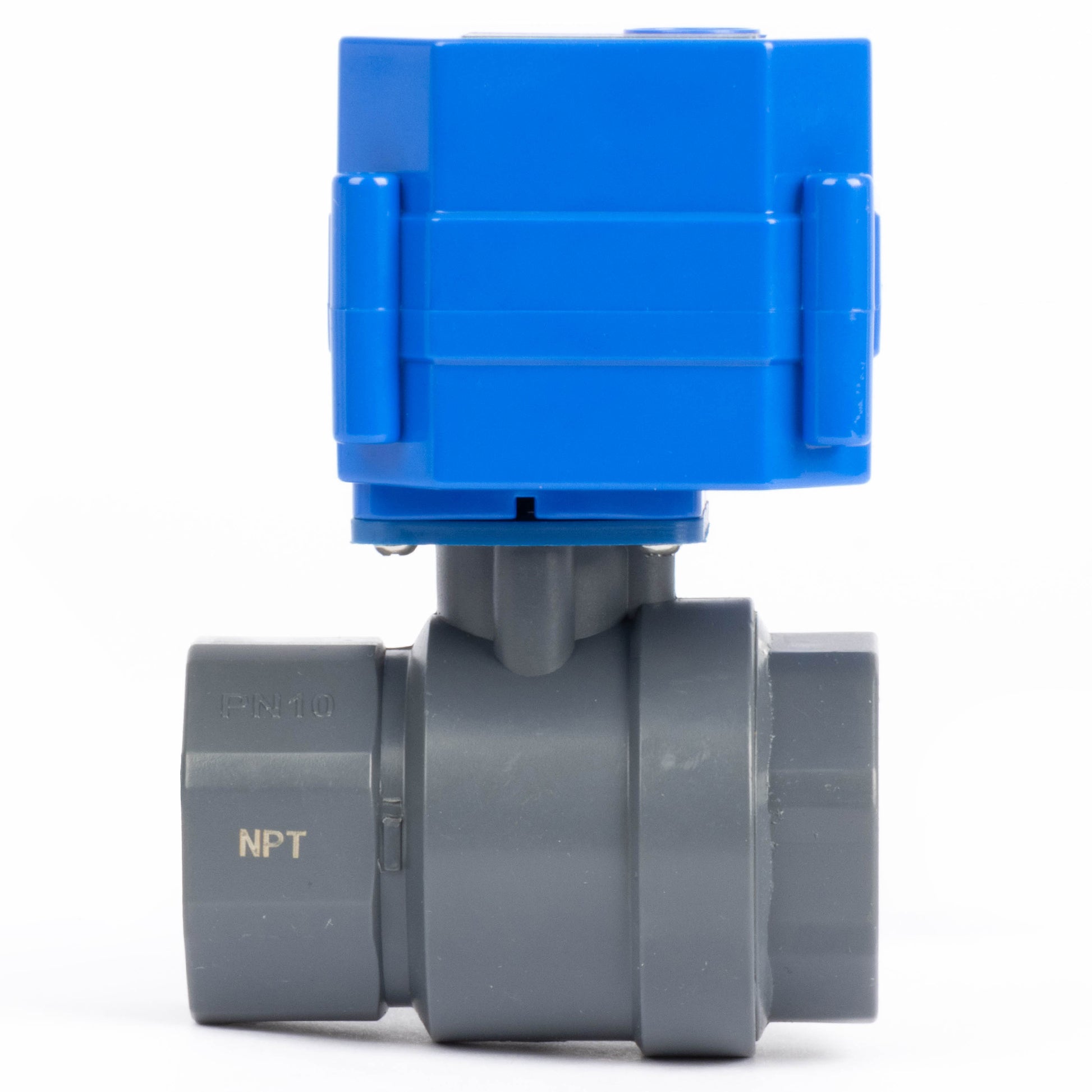

| نوع الخيط | NPT | حالة التشغيل | مغلق عادةً | ||
| نطاق درجة الحرارة المحيطة | أقل من 40 درجة مئوية | تصنيف الحماية | IP65 | ||
*لعرض الجدول بالكامل على الهاتف المحمول، يرجى التمرير يسارًا أو يمينًا على الشاشة.
جودة وسلامة معتمدة من CE
الأسئلة الشائعة
1. ما هو تصنيف مقاومة الماء لهذا الصمام؟
يصنف غطاء المحرك بـ IP65 للحماية من دخول الأجسام الغريبة. إذا تم تركيبه بشكل دائم في الهواء الطلق، يوصى بوضعه تحت مظلة أو في صندوق واقٍ لمنع التعرض المطول للمطر.
2. ما هو الفرق بين N.C. (مغلق عادةً) و N.O. (مفتوح عادةً)؟
في صمام N.C.، يكون مغلقًا بدون طاقة ويفتح عند تزويده بالطاقة. وعلى العكس، في صمام N.O.، يكون مفتوحًا بدون طاقة ويغلق عند تزويده بالطاقة، مما يمنع تدفق السائل أو الغاز.
3. ما هو الفرق بين المنفذ الكامل والمنفذ القياسي؟
في صمام المنفذ الكامل، يكون القطر الداخلي للصمام هو نفسه قطر الأنبوب المتصل به. في صمام المنفذ القياسي، يكون القطر الداخلي للصمام أصغر من حجم الأنبوب.
4. هل يمكن استخدام هذا للماء الصالح للشرب؟
نعم. صمام الكرة الآلي مصنوع من UPVC الخالي من الرصاص.
5. بالنسبة لصمامات العودة التلقائية، ما هو الحد الأدنى لوقت التشغيل المطلوب لتخزين الكهرباء لتمكين الإغلاق عند انقطاع التيار الكهربائي؟
لضمان وظيفة إعادة الضبط التلقائية عند انقطاع التيار الكهربائي، من الضروري تزويد الجهاز بالطاقة لمدة دقيقة واحدة تقريبًا لشحن المكثف في صمامات الكرة الآلية ثنائية الأسلاك ذات العودة التلقائية.
6. هل يمكن استخدام هذا الصمام للبروبان؟
نعم، صمامات الكرة الآلية لدينا مناسبة للاستخدام مع البروبان.
تحذير
1. بالنسبة لنماذج القطبية العكسية ذات السلكين والنماذج ثلاثية الأسلاك، يتم فصل الصمام عن الطاقة عندما يكون مفتوحًا أو مغلقًا بالكامل. قد تستهلك النماذج الأخرى كمية ضئيلة من الطاقة عندما تكون مفتوحة بالكامل، ويستخدم النموذج خماسي الأسلاك الطاقة عند الإغلاق للحفاظ على تشغيل أضواء المؤشر. ارجع إلى ورقة المواصفات للحصول على معلومات مفصلة.
2. الصمامات الموضحة في هذه الورقة ليست مصممة ليتم تشغيلها يدويًا. قد يؤدي محاولة فتح أو إغلاق الصمام يدويًا إلى تلف الصمام أو إصابة.
3. ستعود نماذج العودة التلقائية فقط إلى وضع الإغلاق في حالة انقطاع التيار الكهربائي. ستظل جميع النماذج الأخرى في وضعها الحالي. إذا كان هذا مصدر قلق، ففكر في شراء نموذج العودة التلقائية.
4. بينما تتمتع صمامات الكرة الآلية بتصنيف IP65، مما يجعلها مقاومة لرذاذ الماء، يوصى بإغلاق الصمام في غطاء واقٍ إذا تم تركيبه بشكل دائم في الهواء الطلق لضمان المتانة على المدى الطويل.
5. تم تصميم هذه الصمامات بميزات تحديد الطاقة، مما يسمح بتشغيلها بشكل مستمر دون خطر ارتفاع درجة الحرارة. ومع ذلك، تأكد دائمًا من التركيب الصحيح والالتزام بإرشادات الشركة المصنعة للحفاظ على التشغيل الآمن.
سمات الصمام
حالات التشغيل:
مغلق عادةً: يكون الصمام مغلقًا عند إيقاف تشغيل الطاقة ويفتح عند تشغيل الطاقة.
مفتوح عادةً: يكون الصمام مفتوحًا عند إيقاف تشغيل الطاقة ويغلق عند تشغيل الطاقة.
أنواع المنافذ:
منفذ كامل: يحتوي على ممر داخلي واسع، مما يؤدي إلى مقاومة منخفضة لتدفق الماء.
منفذ قياسي: يلبي متطلبات الاستخدام العادية.
تصنيف الحماية من الدخول:
تتمتع الصمامات بتصنيف حماية من الدخول IP65. يشير الرقم الأول 6 إلى مقاومة الغبار الكاملة. يشير الرقم الثاني 5 إلى الحماية ضد رشاشات الماء من أي اتجاه. إنها مناسبة لمجموعة متنوعة من البيئات المعقدة، وتقاوم بشكل فعال دخول الغبار والماء لضمان التشغيل الموثوق.
مخططات الأسلاك
يرجى ملاحظة ما يلي: لضمان وظيفة إعادة الضبط التلقائية عند فصل التيار الكهربائي، من الضروري تشغيل الجهاز لمدة دقيقة واحدة تقريبًا لشحن المكثف في صمامات الكرة الآلية ذات العودة التلقائية ذات السلكين.
مخطط مقاومة المواد الكيميائية لمقاعد صمامات الكرة
تنزيل دليل المستخدم هنا
