مقدمة

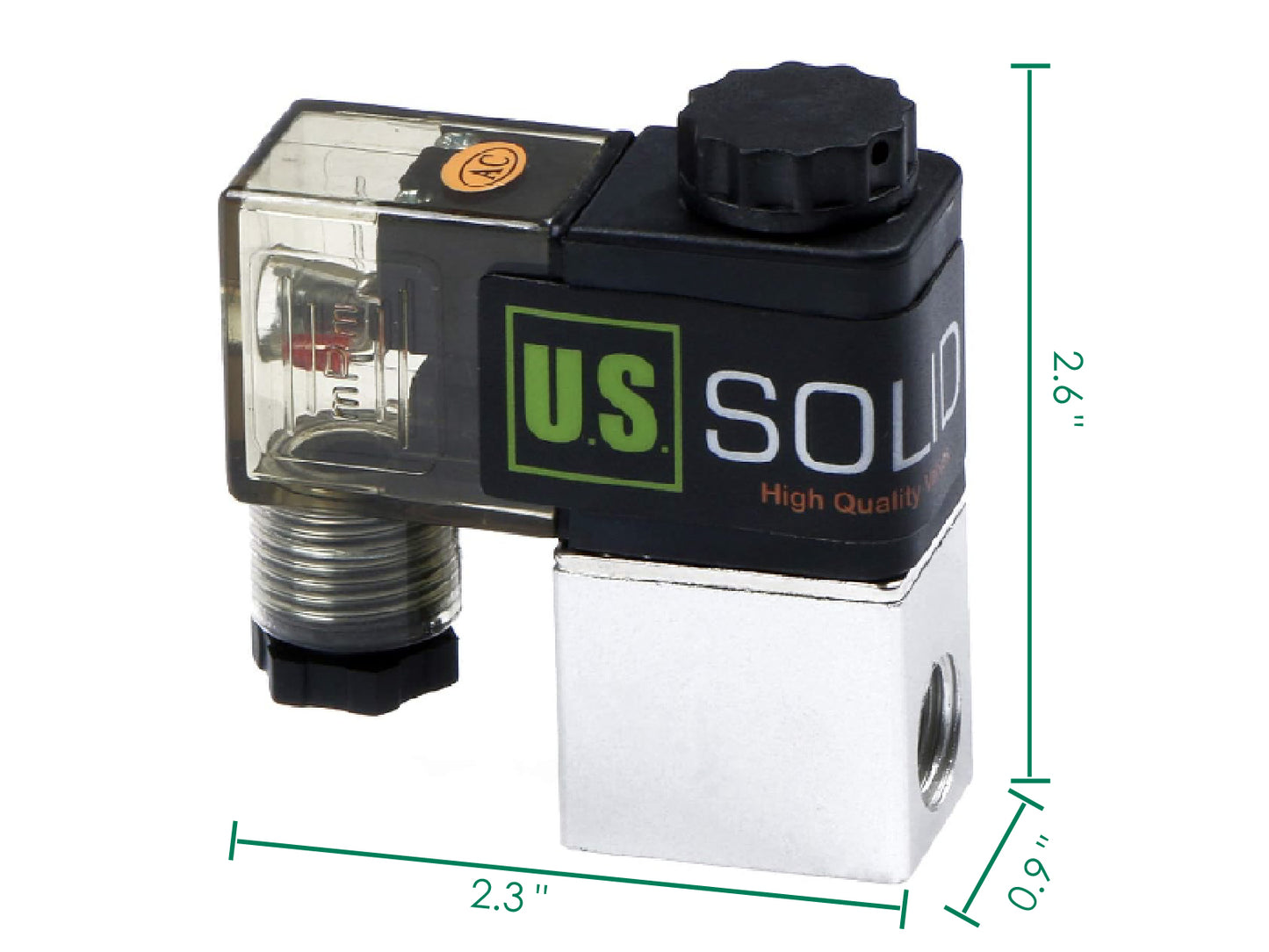

صمام الملف اللولبي الكهربائي الهوائي U.S. Solid ثنائي الاتجاه وثنائي الوضع هو صمام هوائي متطور ثنائي الوضع. يمكنه منع أو فتح تدفق الهواء، وهو مصنوع من سبائك الألومنيوم. يقوم الصمام الهوائي بتحويل الهواء إلى الأجهزة الهوائية مثل المشغلات. يسمح بإشارة صغيرة للتحكم في جهاز كبير، كما أنه يربط بين وحدات التحكم الإلكترونية والأنظمة الهوائية للتحكم في الوضع والتدفق والضغط ودرجة الحرارة. تُستخدم الصمامات الهوائية في العديد من الصناعات. تستخدمها الطائرات لمنع تجمد الزجاج الأمامي وإزالة المطر، كما يستخدمها مصنّعو الأغذية والمشروبات في عمليات الإنتاج. تتميز الصمامات الهوائية بالموثوقية، وانخفاض استهلاك الطاقة، وطول العمر، مع وصلات سلكية مسبقة التوصيل لسهولة التركيب والصيانة والتحكم. فتحات تركيب هذا الصمام ملولبة، بقياس M4×0.7×2. الميزات التطبيقات الاستخدامات
المواصفات
| نموذج | USS-PSV00035 | ماركة | U.S. Solid |
|---|---|---|---|
| مقاس | 1/4" | فتحة التدفق | 2.5 مم |
| مادة الصمام | سبائك الألومنيوم | نوع الصمام | اتجاهان، وضعان |
| الجهد المقنن | تيار متردد 110 فولت ± 10% | حاضِر | 0.04 أمبير |
| معدل الطاقة | 4.5 واط | الوسائط المطبقة | هواء مُفلتر |
| مستوى الحماية | IP65 | قيمة التدفق | 0.23 Cv |
| ضغط العمل | 0-0.8 ميجا باسكال | درجة حرارة التشغيل | -5 درجة مئوية ~ 50 درجة مئوية |
| نوع الخيط | NPT | حالة التشغيل | مغلق عادةً |
طريقة التوصيل
التركيب
تستخدم صماماتنا نوعين قياسيين من فتحات التثبيت لضمان تركيب آمن ومتعدد الاستخدامات: الفتحة النافذة والفتحة الملولبة.
الفتحة النافذة: هي فتحة ملساء غير ملولبة مصممة للسماح لجسم البرغي أو المسمار بالمرور بحرية عبر شفة تثبيت الصمام. ولأنها لا تحتوي على أسنان لولبية، يتطلب تركيبها وضع صامولة وحلقة منفصلة على الجانب المقابل لسطح التثبيت، مما يؤدي إلى تثبيت الصمام بإحكام في مكانه. تتوفر ثقوبنا النافذة بمقاسين شائعين: 4.3 مم × 2 و3.3 مم × 2. يُرجى مراجعة مواصفات المنتج للتأكد من الأبعاد الدقيقة. الثقب الملولب: يتميز هذا الثقب بخيوط داخلية (أسنان لولبية) تتوافق مع مقاس برغي محدد، ويعمل كصامولة مستقلة. صُمم لاستقبال برغي أو مسمار مناسب مباشرةً، ما عليك سوى إدخال البرغي وربطه. يُعد هذا مثاليًا للتركيبات التي يصعب فيها الوصول إلى صامولة منفصلة أو وضعها على الجانب الخلفي. تتوفر ثقوبنا النافذة بمقاس واحد شائع: M4 × 0.7 × 2. يُرجى مراجعة مواصفات المنتج للتأكد من الأبعاد الدقيقة. الثقب الملولب: ...الثقب الملولب: الثقب الملولب: الثقب الملولب: الثقب الملولب: الثقب الملولب: الثقب الملولب: الثقب الملولب: الثقب الملولب: الثقب الملولب: الثقب الملولب: الثقب الملولب:
مواصفات الصمام
معدل الحماية من دخول الماء والغبار:
تتمتع هذه الصمامات بمعدل حماية من دخول الماء والغبار IP65. يشير الرقم 6 إلى منع دخول الغبار تمامًا، بينما يشير الرقم 5 إلى الحماية من رذاذ الماء من أي اتجاه. وهي مناسبة لمجموعة متنوعة من البيئات المعقدة، حيث تقاوم بفعالية دخول الغبار والماء لضمان التشغيل الموثوق.
الأسئلة الشائعة
1. ما هو تصنيف مقاومة الماء لهذا الصمام؟
يتميز الصمام ومجموعة ملفاته اللولبية بتصنيف حماية IP65 ضد دخول الماء والغبار. هذا يعني أن الوحدة محكمة الإغلاق تمامًا ضد الغبار ومحمية من رذاذ الماء من أي اتجاه. في حال تركيبه بشكل دائم في الهواء الطلق، نوصي بشدة بوضع الصمام داخل غلاف أو مأوى واقٍ لحمايته من التعرض المطول للظروف الجوية القاسية والتلف الناتج عن الأشعة فوق البنفسجية.
2. هل يمكن استخدام صمامات الملف اللولبي هذه بشكل متواصل لفترات طويلة؟
يجب ألا تتجاوز مدة تشغيل هذه الصمامات 8 ساعات. مع أن معظمها لا يتجاوز استهلاكه للطاقة 18 واط، إلا أن الملفات موجودة في منطقة مغلقة وقد تحترق إذا تم تشغيلها لفترة طويلة جدًا. نوصي باستخدام مروحة كمبيوتر لتبريد الملف إذا لزم التشغيل المتواصل.
3. ما هي المدة التي يجب الانتظار خلالها بين استخدامين متتاليين لصمام الملف اللولبي لمدة خمس ساعات لكل منهما؟
يوصى بترك الصمام يبرد لمدة 20 دقيقة تقريبًا بين جلستين تشغيل متتاليتين لمدة خمس ساعات لكل منهما.
قد يختلف وقت التبريد الدقيق تبعًا لدرجة الحرارة المحيطة وظروف التشغيل.4. هل يمكن استخدام هذا المنتج لمياه الشرب؟
بالتأكيد لا. هذا صمام هوائي مخصص مصمم خصيصًا للهواء المضغوط المفلتر. سيؤدي إدخال الماء أو أي سوائل أخرى إلى إزالة مواد التشحيم الهوائية الداخلية، وإتلاف موانع التسرب، والتسبب في تعطل ميكانيكي، بالإضافة إلى مخاطر تآكل جسيمة. للتطبيقات المائية أو السائلة، يُرجى الاطلاع على سلسلة صمامات الكرة الآلية أو صمامات الملف اللولبي السائلة المخصصة لدينا.
5. هل يمكن استخدامه في الهواء الطلق؟
على الرغم من أن صمامات الملف اللولبي حاصلة على تصنيف IP65، مما يجعلها مقاومة لرذاذ الماء، يُوصى بوضع الصمام داخل غلاف واقٍ في حال تركيبه بشكل دائم في الهواء الطلق لضمان متانته على المدى الطويل.
تنزيل دليل المستخدم here.
مقدمة
صمام الملف اللولبي الكهربائي الهوائي U.S. Solid ثنائي الاتجاه وثنائي الوضع هو صمام هوائي متطور من نوع 2/2. يمكنه منع أو فتح تدفق الهواء، وهو مصنوع من سبائك الألومنيوم. يقوم الصمام الهوائي بتحويل الهواء إلى الأجهزة الهوائية مثل المشغلات. يسمح بإشارة صغيرة للتحكم في جهاز كبير، كما أنه يربط بين وحدات التحكم الإلكترونية والأنظمة الهوائية للتحكم في الوضع والتدفق والضغط ودرجة الحرارة. تُستخدم الصمامات الهوائية في العديد من الصناعات. تستخدمها الطائرات لمنع تجمد الزجاج الأمامي وإزالة المطر، كما يستخدمها مصنّعو الأغذية والمشروبات في عمليات الإنتاج. تتميز الصمامات الهوائية U.S. Solid بالموثوقية، وانخفاض استهلاك الطاقة، وطول العمر، مع وصلات سلكية مسبقة التوصيل لسهولة التركيب والصيانة والتحكم. فتحات تركيب هذا الصمام ملولبة، بقياس M4×0.7×2.
الميزات
التطبيقات
المواصفات
| نموذج | USS-PSV00035 | ماركة | U.S. Solid |
|---|---|---|---|
| مقاس | 1/4" | فتحة التدفق | 2.5 مم |
| مادة الصمام | سبائك الألومنيوم | نوع الصمام | اتجاهان، وضعان |
| الجهد المقنن | تيار متردد 110 فولت ± 10% | حاضِر | 0.04 أمبير |
| معدل الطاقة | 4.5 واط | الوسائط المطبقة | هواء مُفلتر |
| مستوى الحماية | IP65 | قيمة التدفق | 0.23 Cv |
| ضغط العمل | 0-0.8 ميجا باسكال | درجة حرارة التشغيل | -5 درجة مئوية ~ 50 درجة مئوية |
| نوع الخيط | NPT | حالة التشغيل | مغلق عادةً |
طريقة التوصيل
التركيب
تستخدم صماماتنا نوعين قياسيين من فتحات التثبيت لضمان تركيب آمن ومتعدد الاستخدامات: الفتحة النافذة والفتحة الملولبة.
الفتحة النافذة: هي فتحة ملساء غير ملولبة مصممة للسماح لجسم البرغي أو المسمار بالمرور بحرية عبر شفة تثبيت الصمام. ولأنها لا تحتوي على أسنان لولبية، يتطلب تركيبها وضع صامولة وحلقة منفصلة على الجانب المقابل لسطح التثبيت، مما يؤدي إلى تثبيت الصمام بإحكام في مكانه. تتوفر ثقوبنا النافذة بمقاسين شائعين: 4.3 مم × 2 و3.3 مم × 2. يُرجى مراجعة مواصفات المنتج للتأكد من الأبعاد الدقيقة. الثقب الملولب: يتميز هذا الثقب بخيوط داخلية (أسنان لولبية) تتوافق مع مقاس برغي محدد، ويعمل كصامولة مستقلة. صُمم لاستقبال برغي أو مسمار مناسب مباشرةً، ما عليك سوى إدخال البرغي وربطه. يُعد هذا مثاليًا للتركيبات التي يصعب فيها الوصول إلى صامولة منفصلة أو وضعها على الجانب الخلفي. تتوفر ثقوبنا النافذة بمقاس واحد شائع: M4 × 0.7 × 2. يُرجى مراجعة مواصفات المنتج للتأكد من الأبعاد الدقيقة. الثقب الملولب: ...الثقب الملولب:
مواصفات الصمام
معدل الحماية من دخول الماء والغبار:
تتمتع هذه الصمامات بمعدل حماية من دخول الماء والغبار IP65. يشير الرقم 6 إلى منع دخول الغبار تمامًا، بينما يشير الرقم 5 إلى الحماية من رذاذ الماء من أي اتجاه. وهي مناسبة لمجموعة متنوعة من البيئات المعقدة، حيث تقاوم بفعالية دخول الغبار والماء لضمان التشغيل الموثوق.
الأسئلة الشائعة
1. ما هو تصنيف مقاومة الماء لهذا الصمام؟
يتميز الصمام ومجموعة ملف اللولب الخاص به بتصنيف حماية IP65. هذا يعني أن الوحدة محكمة الإغلاق تمامًا ضد الغبار ومحمية من رذاذ الماء من أي اتجاه. في حالة التركيب الدائم في الهواء الطلق، نوصي بشدة بوضع الصمام داخل غلاف أو مأوى واقٍ لحمايته من التعرض المطول للظروف الجوية القاسية والتلف الناتج عن الأشعة فوق البنفسجية.
2. هل يمكن استخدام صمامات الملف اللولبي هذه بشكل متواصل لفترات طويلة؟
يجب ألا تتجاوز مدة تشغيل هذه الصمامات 8 ساعات. مع أن معظمها لا يتجاوز استهلاكه للطاقة 18 واط، إلا أن الملفات موجودة في منطقة مغلقة وقد تحترق إذا تم تشغيلها لفترة طويلة جدًا. نوصي باستخدام مروحة كمبيوتر لتبريد الملف إذا لزم التشغيل المتواصل.
3. ما هي المدة التي يجب الانتظار خلالها بين استخدامين متتاليين لصمام الملف اللولبي لمدة خمس ساعات لكل منهما؟
يوصى بترك الصمام يبرد لمدة 20 دقيقة تقريبًا بين جلستين تشغيل متتاليتين لمدة خمس ساعات لكل منهما.
قد يختلف وقت التبريد الدقيق تبعًا لدرجة الحرارة المحيطة وظروف التشغيل.4. هل يمكن استخدام هذا المنتج لمياه الشرب؟
بالتأكيد لا. هذا صمام هوائي مخصص مصمم خصيصًا للهواء المضغوط المفلتر. سيؤدي إدخال الماء أو أي سوائل أخرى إلى إزالة مواد التشحيم الهوائية الداخلية، وإتلاف موانع التسرب، والتسبب في تعطل ميكانيكي، بالإضافة إلى مخاطر تآكل جسيمة. للتطبيقات المائية أو السائلة، يُرجى الاطلاع على سلسلة صمامات الكرة الآلية أو صمامات الملف اللولبي السائلة المخصصة لدينا.
5. هل يمكن استخدامه في الهواء الطلق؟
على الرغم من أن صمامات الملف اللولبي حاصلة على تصنيف IP65، مما يجعلها مقاومة لرذاذ الماء، يُوصى بوضع الصمام داخل غلاف واقٍ في حال تركيبه بشكل دائم في الهواء الطلق لضمان متانته على المدى الطويل.
تنزيل دليل المستخدم here.
