مقدمة

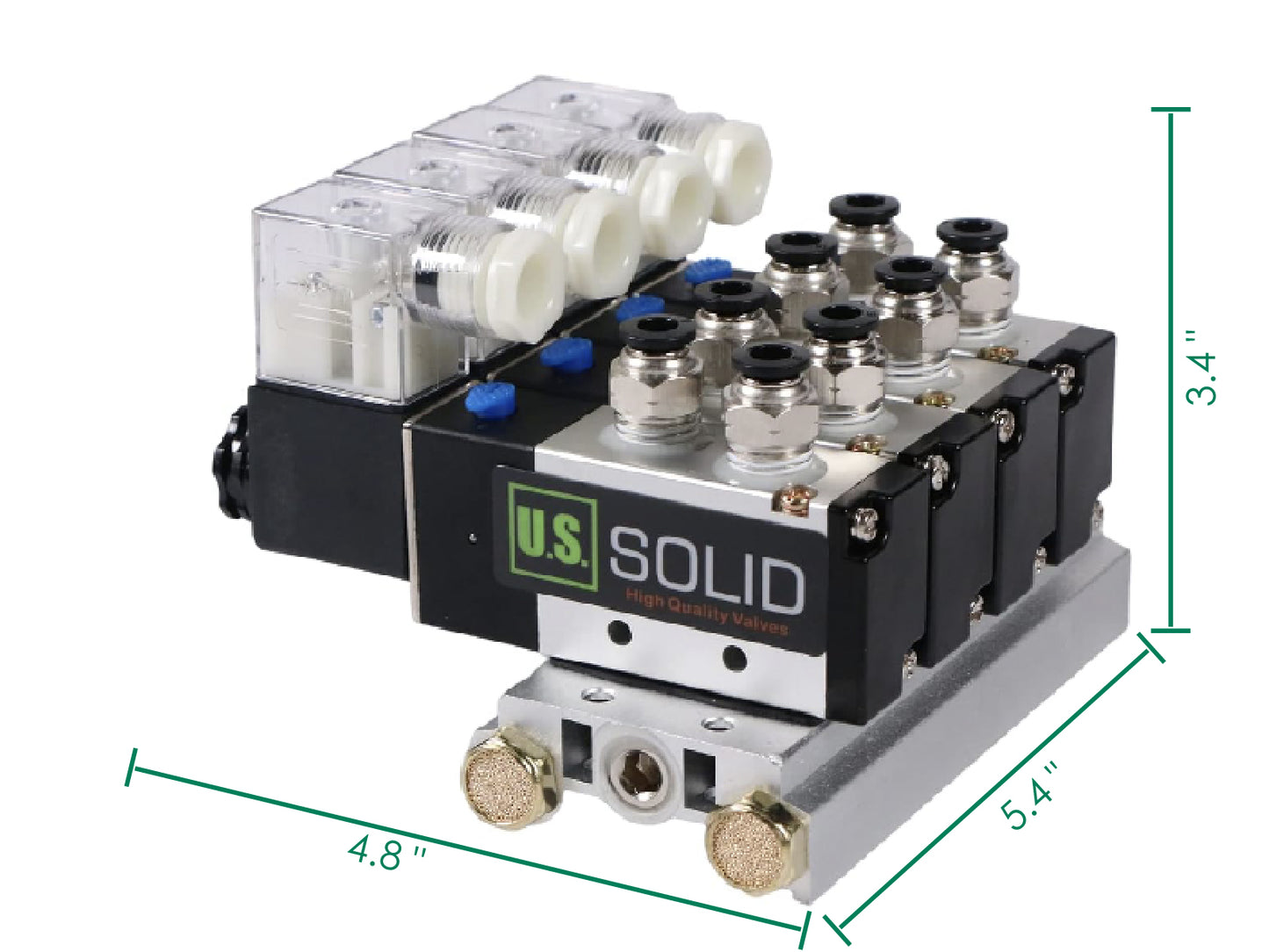

صمام الملف اللولبي الكهربائي الهوائي ذو الخمسة اتجاهات والوضعين U.S. Solid هو مفتاح لتوجيه الهواء إلى أي جهاز هوائي، عادةً ما يكون مشغلًا، مما يسمح لإشارة صغيرة نسبيًا بالتحكم في جهاز كبير. كما أنه يمثل الواجهة بين وحدات التحكم الإلكترونية والأنظمة الهوائية. يتيح هذا الصمام التحكم الهوائي في الموضع والتدفق والضغط ودرجة الحرارة. هذا صمام 5/2، مما يعني أنه يحتوي على 5 منافذ؛ منفذان للعادم يتم من خلالهما تنظيم تدفق الهواء الخارج، ومنفذان للطاقة لتشغيل النظام، ومنفذ واحد لتزويد ضغط الهواء الداخل، ووضعان للتدفق. هذا الصمام مصنوع من سبيكة ألومنيوم.
الميزات
التطبيقات
المواصفات
| نموذج | USS-PSV01004 | ماركة | U.S. Solid |
|---|---|---|---|
| مقاس | 1/4" | فتحة التدفق | 16 مم |
| مادة الصمام | سبائك الألومنيوم | نوع الصمام | 5 اتجاهات، وضعان |
| الجهد المقنن | تيار مستمر 24 فولت ± 10% | حاضِر | 0.2 أمبير |
| معدل الطاقة | 4.8 واط | الوسائط المطبقة | هواء مُفلتر |
| مستوى الحماية | IP65 | قيمة التدفق | 0.89 Cv |
| ضغط العمل | 0.15 ~ 0.8 ميجا باسكال | درجة حرارة التشغيل | -5 درجة مئوية - 50 درجة مئوية |
| محطات التوزيع | 4 محطات | مبدأ العمل | الطيار الداخلي |
| نوع الخيط | NPT | حالة التشغيل | مغلق عادةً |
طريقة التركيب
مواصفات الصمام
معدل الحماية من دخول الماء والغبار:
تتمتع هذه الصمامات بمعدل حماية من دخول الماء والغبار IP65. يشير الرقم 6 إلى منع دخول الغبار تمامًا. ويشير الرقم 5 إلى الحماية من رذاذ الماء من أي اتجاه. وهي مناسبة لمجموعة متنوعة من البيئات المعقدة، حيث تقاوم بفعالية دخول الغبار والماء لضمان التشغيل الموثوق.
الأسئلة الشائعة
1. ما هو تصنيف مقاومة الماء لهذا الصمام؟
يتميز الصمام ومجموعة ملف اللولب الخاص به بتصنيف حماية IP65. هذا يعني أن الوحدة محكمة الإغلاق تمامًا ضد الغبار ومحمية من رذاذ الماء من أي اتجاه. في حالة التركيب الدائم في الهواء الطلق، نوصي بشدة بوضع الصمام داخل غلاف أو مأوى واقٍ لحمايته من التعرض المطول للظروف الجوية القاسية والتلف الناتج عن الأشعة فوق البنفسجية.
2. هل يمكن استخدام صمامات الملف اللولبي هذه بشكل متواصل لفترات طويلة؟
يجب ألا تتجاوز مدة تشغيل هذه الصمامات 8 ساعات. مع أن معظمها لا يتجاوز استهلاكه للطاقة 18 واط، إلا أن الملفات موجودة في منطقة مغلقة وقد تحترق إذا تم تشغيلها لفترة طويلة جدًا. نوصي باستخدام مروحة كمبيوتر لتبريد الملف إذا لزم التشغيل المتواصل.
3. ما هي المدة التي يجب الانتظار خلالها بين استخدامين متتاليين لصمام الملف اللولبي لمدة خمس ساعات لكل منهما؟
يوصى بترك الصمام يبرد لمدة 20 دقيقة تقريبًا بين جلستين تشغيل متتاليتين لمدة خمس ساعات لكل منهما.
قد يختلف وقت التبريد الدقيق تبعًا لدرجة الحرارة المحيطة وظروف التشغيل.4. هل يمكن استخدام هذا الصمام لمياه الشرب؟
بالتأكيد لا. هذا صمام هوائي مخصص مصمم خصيصًا للهواء المضغوط المفلتر. سيؤدي إدخال الماء أو أي سوائل أخرى إلى إزالة مواد التشحيم الهوائية الداخلية، وإتلاف الأختام، والتسبب في تعطل ميكانيكي، بالإضافة إلى مخاطر تآكل جسيمة. للتطبيقات المائية أو السائلة، يُرجى الاطلاع على سلسلة صمامات الكرة الآلية أو صمامات الملف اللولبي السائلة المخصصة لدينا.
5. هل يمكن استخدامه في الهواء الطلق؟
على الرغم من أن صمامات الملف اللولبي حاصلة على تصنيف IP65، مما يجعلها مقاومة لرذاذ الماء، يُوصى بوضع الصمام داخل غلاف واقٍ في حال تركيبه بشكل دائم في الهواء الطلق لضمان متانته على المدى الطويل.
تنزيل دليل المستخدم here.
