Introducción

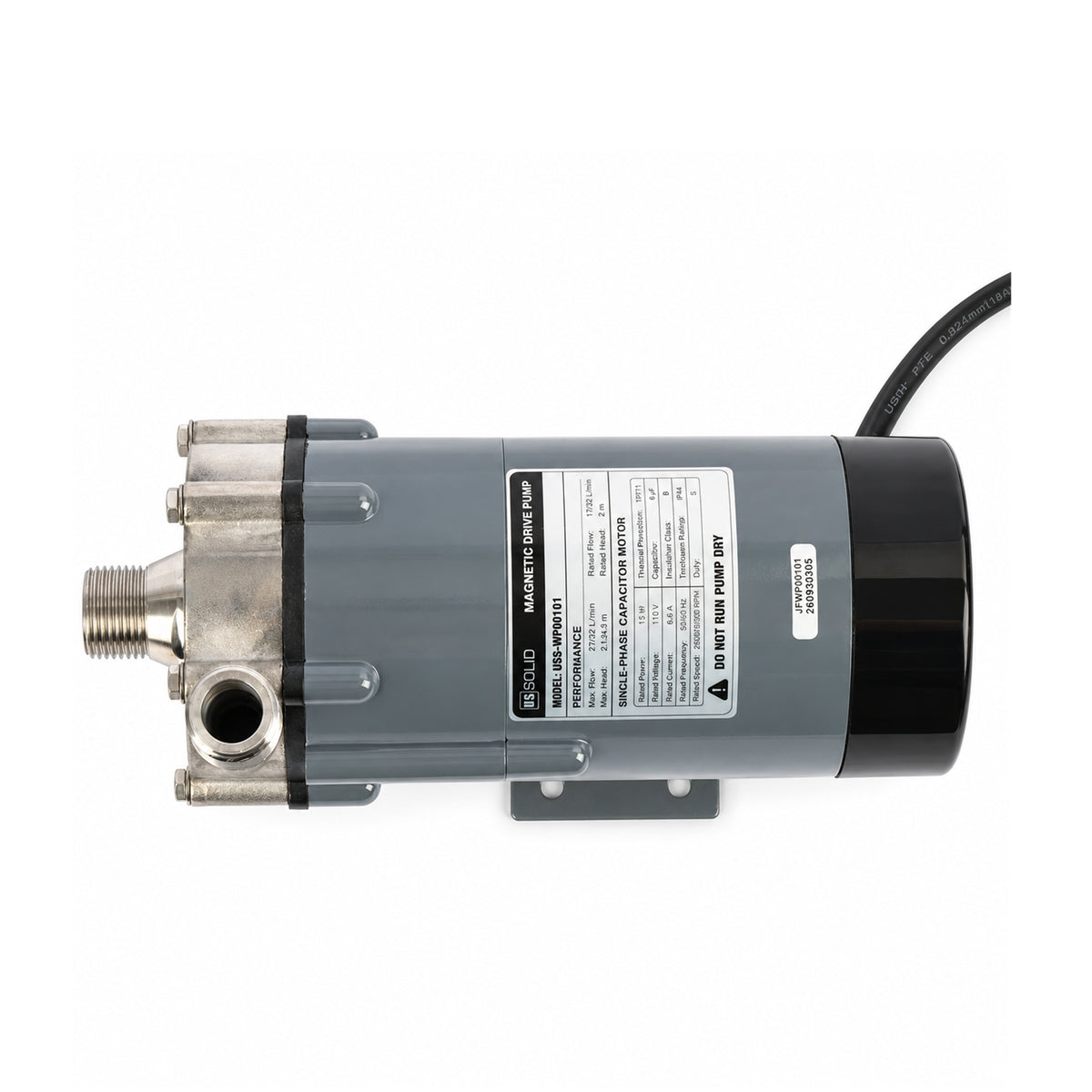

La U.S. Solid Bomba de accionamiento magnético de acero inoxidable cuenta con un diseño sin sellos y de acoplamiento magnético que transfiere líquidos compatibles sin un sello mecánico convencional en el eje. La bomba cuenta con un cabezal de acero inoxidable, una carcasa del motor de aleación de aluminio, componentes en contacto con el fluido fabricados con PPS apto para uso alimentario y juntas tóricas de FKM para un sellado fiable y resistencia química. El motor monofásico de condensador de 110 V admite un funcionamiento a 50/60 Hz, proporcionando un caudal máximo de hasta 8,4 GPM y una altura máxima de elevación de hasta 14,1 pies a 60 Hz. Aplicaciones
Características
Más detalles
Datos técnicos
↔️ Desplácese hacia la izquierda o hacia la derecha para ver todos los detalles
| SKU | JFWP00101 | Modelo | USS-WP00101 |
|---|---|---|---|
| Tipo de bomba | Bomba de accionamiento magnético de acero inoxidable | Cabeza calificada | 6,56 pies / 2 metros |
| Tensión nominal | 110 V CA | Frecuencia | 50/60 Hz |
| Tipo de motor | Motor monofásico con condensador | Potencia nominal | 15 W |
| Corriente nominal | 0,6 A | Condensador | 6 µF |
| Velocidad nominal |
2600 RPM (50 Hz) 3000 RPM (60 Hz) |
Cabeza máxima |
10,17 pies / 3,1 m (50 Hz) 14,10 pies / 4,3 m (60 Hz) |
| Protección térmica | TP111 | Clase de aislamiento | Clase B |
| Clasificación de la carcasa | IP44 | Deber |
S1 Servicio continuo |
| Caudal máximo |
7,13 GPM / 27 L/min (50 Hz) 8,45 GPM / 32 L/min (60 Hz) |
Caudal nominal |
4,49 GPM / 17 L/min (50 Hz) 5,81 GPM / 22 L/min (60 Hz) |
Lista de empaque
Bomba de accionamiento magnético × 1, Manual de usuario × 1
Manual de usuario
Para obtener instrucciones de instalación, puesta en marcha, funcionamiento, mantenimiento y solución de problemas, consulte el user manual.
Instalación
 |
Monte la bomba horizontalmente sobre una superficie firme y nivelada, lo más cerca y por debajo posible de la fuente de líquido. Mantenga la línea de entrada corta, directa y hermética; llene la cámara de la bomba y la línea de entrada con el líquido compatible antes de ponerla en marcha. Esta no es una bomba autocebante.No se recomienda la instalación con sistema de autocebado/aspirable. |
Advertencia
No haga funcionar la bomba en seco. Antes de la puesta en marcha, llene completamente la cámara de la bomba y la línea de entrada con un líquido compatible y elimine el aire atrapado.
No bloquee la salida ni restrinja la entrada. Mantenga la entrada corta y directa, soporte las tuberías de forma independiente y mantenga un suministro continuo de líquido.
Utilice únicamente líquidos compatibles. No la utilice con líquidos de alta viscosidad, lodos, sólidos, finos de metales ferrosos ni líquidos cuya compatibilidad con los materiales en contacto con el fluido no esté confirmada.
Para aplicaciones con líquidos de proceso: La temperatura máxima del líquido es de 120 °C (248 °F). Utilice un filtro de entrada externo para evitar que la pulpa, el grano, los restos de lúpulo, los sedimentos y otros sólidos entren en la bomba; limpie el filtro según sea necesario para mantener el flujo.
Seguridad eléctrica y magnética: Verifique el voltaje y la conexión a tierra antes de conectar la alimentación. Los componentes de accionamiento magnético pueden afectar a ciertos dispositivos médicos implantados; consulte a un médico antes de manipular la bomba si este es su caso.
Preguntas frecuentes
1. ¿Esta bomba es autocebante?
No. Esta bomba no es autocebante. Se puede utilizar un sistema de elevación por succión con una válvula de retención y una línea de entrada completamente llena solo cuando sea necesario, pero no se recomienda.
2. ¿Puede funcionar la bomba en seco?
No. Nunca haga funcionar la bomba en seco.
Detenga la bomba inmediatamente si pierde el suministro o el flujo de líquido. El funcionamiento en seco puede provocar un calentamiento rápido y dañar la bomba.3. ¿Qué líquidos puede manejar esta bomba?
Utilice la bomba únicamente con líquidos limpios que sean compatibles con los materiales en contacto con el fluido: acero inoxidable, PPS apto para uso alimentario, FKM y cerámica de alúmina. No bombee sólidos, lodos, líquidos de alta viscosidad, partículas ferrosas, combustibles u otros líquidos inadecuados.
4. ¿Cómo varía el rendimiento entre 50 Hz y 60 Hz?
A 50 Hz, el caudal máximo es de 7,13 GPM y la altura máxima de elevación es de 10,17 pies. A 60 Hz, el caudal máximo es de 8,45 GPM y la altura máxima de elevación es de 14,10 pies. El rendimiento real varía según la tubería, las propiedades del líquido y la resistencia del sistema.
5. ¿Qué debo comprobar antes de la primera puesta en marcha?
Verifique la tensión de alimentación y la conexión a tierra, confirme que la bomba esté bien montada, compruebe todas las conexiones de las tuberías, llene la bomba y la entrada con un líquido compatible, elimine el aire atrapado y asegúrese de que la salida esté abierta antes de arrancar.
6. ¿Qué piezas pueden requerir reemplazo periódico?
La junta tórica de FKM es el componente que tiene más probabilidades de requerir reemplazo con el tiempo.
Otros componentes internos del cabezal de la bomba, como el impulsor y la carcasa, no suelen considerarse piezas de reemplazo rutinario, pero deben inspeccionarse durante el mantenimiento y sustituirse si están desgastados, dañados o afectados por el líquido bombeado.7. ¿Puedo sustituir yo mismo la junta tórica?
El cabezal de la bomba es reparable. Antes de inspeccionarlo o sustituirlo, desconecte la alimentación, deje que la bomba se enfríe, drene el líquido y libere toda la presión del sistema. Utilice la junta tórica FKM correcta y asegúrese de que esté bien colocada durante el reensamblaje. No desmonte el motor ni la sección de accionamiento magnético. Póngase en contacto con el servicio técnico si persiste la fuga después del reensamblaje.
8. ¿Esta bomba puede manejar ácidos o álcalis fuertes?
No. No utilice esta bomba con ácidos o álcalis fuertes. Estos líquidos pueden dañar el cabezal de acero inoxidable de la bomba y otros componentes en contacto con el fluido.
Para otros líquidos químicos, confirme la compatibilidad a la concentración y temperatura reales antes de su uso.- Al seleccionar una opción, se actualiza toda la página.
