บทนำ

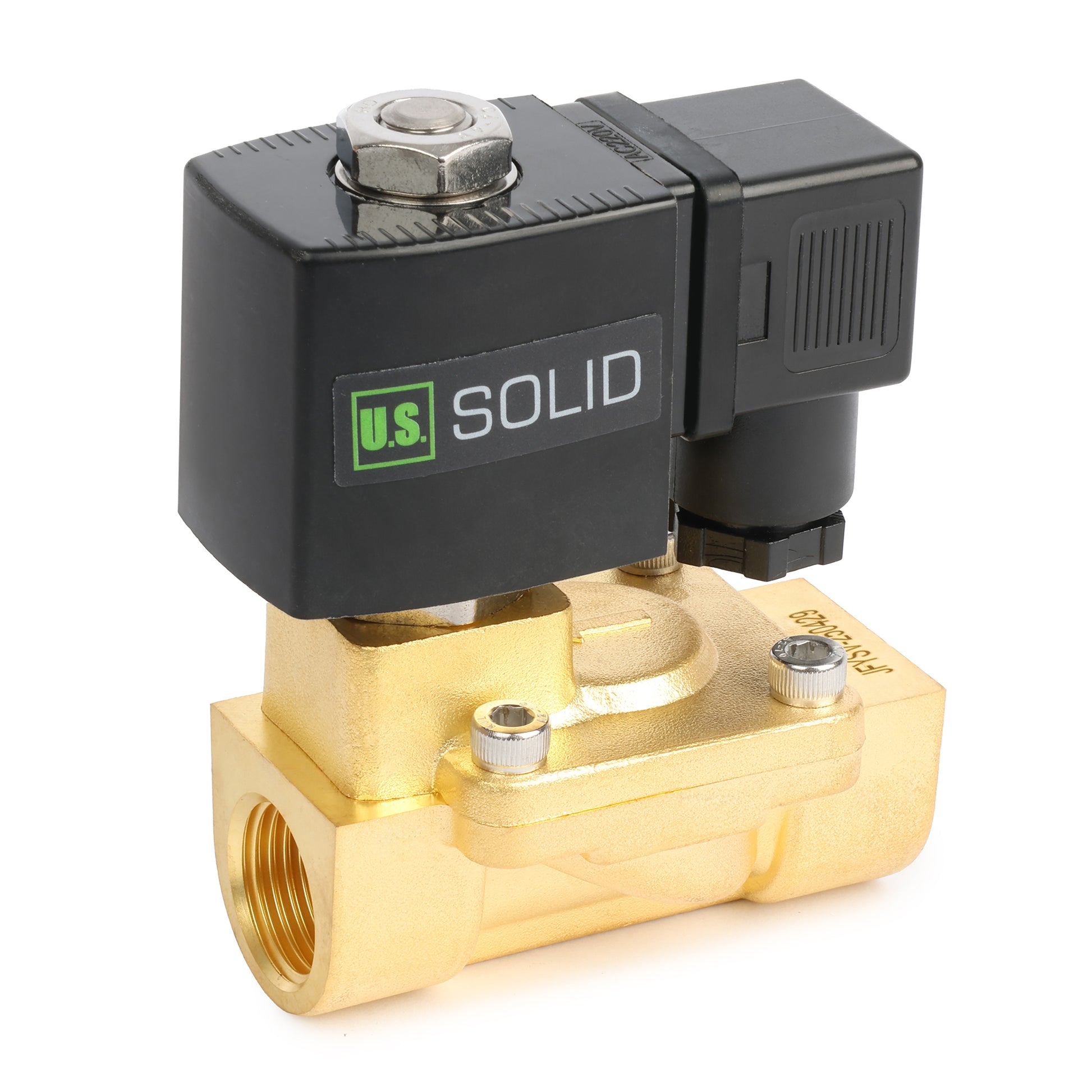

วาล์วโซลินอยด์ไฟฟ้า 2 ทาง รุ่น YSV Series มีทั้งแบบปกติปิดและปกติเปิด มีคุณสมบัติการทำงานแบบกึ่งไดเร็กต์แอคติ้ง วาล์วเหล่านี้มีให้เลือกใช้ในแรงดันไฟฟ้า 220/24 VAC และ 24/12 VDC ผลิตจากทองเหลืองเกรดอุตสาหกรรมหรือสแตนเลส 304 และวัสดุซีลไวตัน ด้วยขดลวดคุณภาพสูง วาล์วโซลินอยด์นี้ควบคุมการเปิดและปิดของไดอะแฟรมได้อย่างมีประสิทธิภาพภายในเวลาไม่ถึง 1 วินาที เพื่อการควบคุมการไหลที่แม่นยำ
วาล์วนี้เหมาะสำหรับใช้กับของเหลวหลายประเภท เช่น อากาศ น้ำ น้ำมัน ก๊าซธรรมชาติ น้ำมันเบนซิน น้ำมันดีเซล น้ำมันก๊าด และของเหลวที่มีความหนืดต่ำ (น้อยกว่า 20 เซนติสโตกส์) ออกแบบมาเพื่อประสิทธิภาพการทำงานที่เชื่อถือได้คุณสมบัติ
การใช้งาน
|

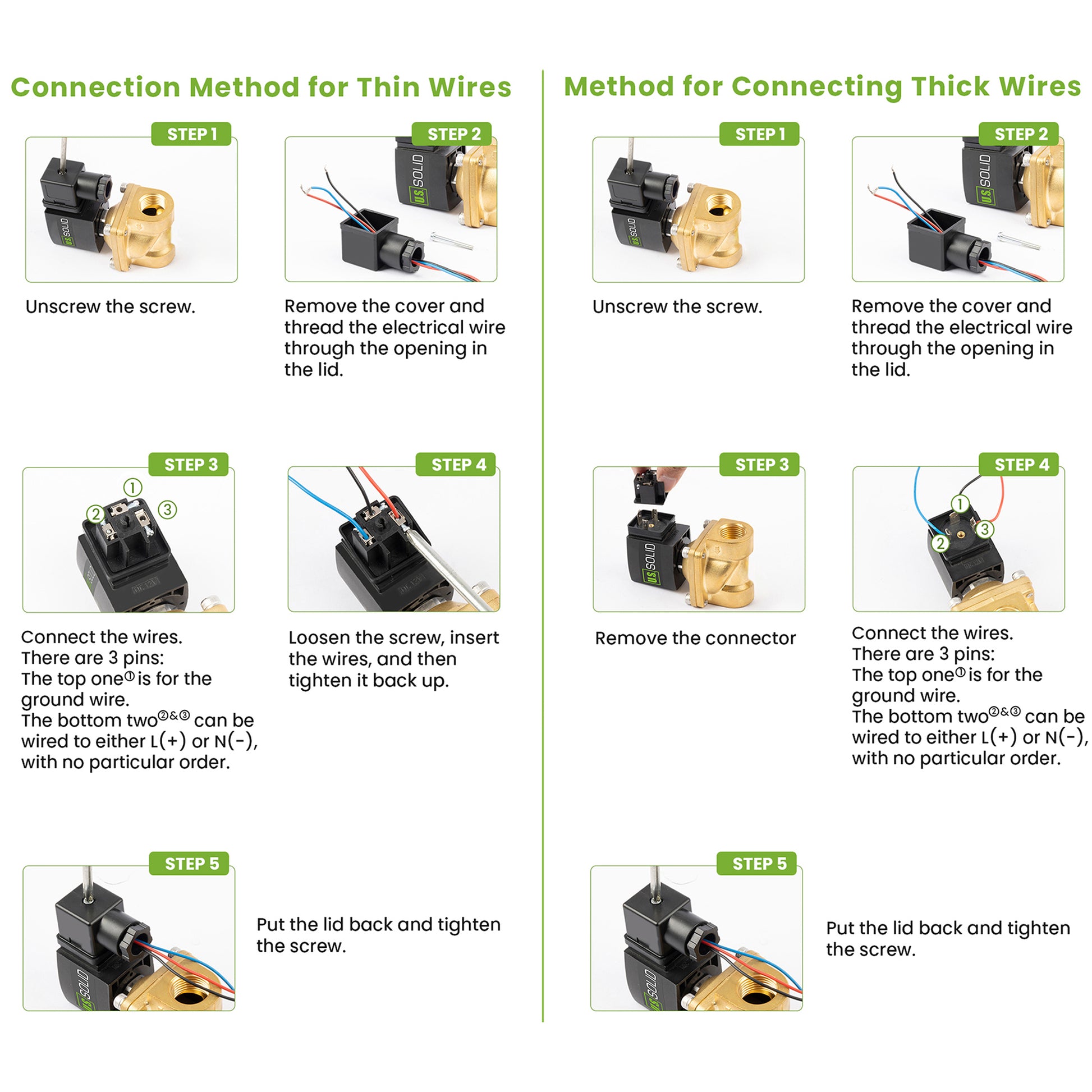

ขั้ว เมื่อใช้งานวาล์วที่มีสายไฟสองเส้น คุณลักษณะสำคัญที่ควรทราบคือ การออกแบบที่ไม่คำนึงถึงขั้ว หมายความว่า วาล์วจะทำงานได้อย่างถูกต้องไม่ว่าสายไฟแต่ละเส้นจะต่อกับขั้วใด การต่อสายไฟกับขั้วบวก (+) หรือขั้วลบ (-) ไม่มีผลต่อการทำงานของวาล์ว อย่างไรก็ตาม สิ่งสำคัญคือต้องทราบว่า วาล์วบางรุ่นอาจมีสายดินเพิ่มเติม ในการตรวจสอบว่าวาล์วของคุณมีสายดินหรือไม่ คุณจะต้องเปิดตัวเชื่อมต่อ สำหรับวาล์วที่มีสายดิน การต่อสายดินที่ถูกต้องนั้นมีความสำคัญอย่างยิ่ง |
ข้อมูลจำเพาะ
| แบบอย่าง | NPT: USS-YSV00183 G: USS-YSV00103-G |
ยี่ห้อ | U.S. Solid |
|---|---|---|---|
| ขนาด | 1/2" | ช่องเปิดการไหล | 15 มม. |
| วัสดุวาล์ว | ทองเหลือง | ปะเก็น / ไดอะแฟรม / ซีล | ไวตัน |
| แรงดันไฟฟ้าที่กำหนด | แรงดันไฟฟ้ากระแสสลับ 110V / 220V ± 10% | ปัจจุบัน | 0.18 A / 0.1 A |
| ระดับกำลังไฟ | 20 VA / 22 VA | ประเภทการดำเนินการ | นักบิน |
| ระดับการป้องกัน | IP65 | ค่าการไหล | 4.5 ซีวี |
| ช่วงแรงดันใช้งาน | 4.4 - 232 PSI (0.3-16 บาร์) | อุณหภูมิในการทำงาน | -22°F ถึง 302°F |
| ประเภทเกลียว | NPT/G | สถานะการทำงาน | ปกติปิด |
คุณลักษณะของวาล์ว
ระดับการป้องกันน้ำและฝุ่น:
วาล์วมีระดับการป้องกันน้ำและฝุ่น IP65 ตัวเลขหลักแรก 6 แสดงถึงการป้องกันฝุ่นอย่างสมบูรณ์ ตัวเลขหลักที่สอง 5 หมายถึงการป้องกันน้ำพุ่งจากทุกทิศทาง
วาล์วนี้เหมาะสำหรับสภาพแวดล้อมที่ซับซ้อนหลากหลายรูปแบบ สามารถต้านทานการแทรกซึมของฝุ่นและน้ำได้อย่างมีประสิทธิภาพ เพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้
คำถามที่พบบ่อย
1. วาล์วนี้มีระดับการกันน้ำเท่าใด?
ตัวเรือนมอเตอร์มีระดับการป้องกันการแทรกซึมที่ IP65 หากติดตั้งถาวรกลางแจ้ง แนะนำให้วางไว้ใต้ที่กำบังหรือในกล่องป้องกันเพื่อป้องกันการสัมผัสกับฝนเป็นเวลานาน
2. วาล์วโซลินอยด์เหล่านี้สามารถใช้งานต่อเนื่องเป็นเวลานานได้หรือไม่?
ควรจ่ายไฟให้กับวาล์วเหล่านี้ไม่เกิน 8 ชั่วโมง แม้ว่าส่วนใหญ่จะใช้กำลังไฟไม่เกิน 18 วัตต์ แต่ขดลวดอยู่ในพื้นที่จำกัดและอาจไหม้ได้หากจ่ายไฟนานเกินไป
เราแนะนำให้ใช้พัดลมคอมพิวเตอร์เพื่อช่วยระบายความร้อนให้กับคอยล์หากจำเป็นต้องใช้งานอย่างต่อเนื่อง3. ควรเว้นระยะเวลานานเท่าใดระหว่างการใช้งานวาล์วโซลินอยด์ของเราสองครั้งติดต่อกัน ครั้งละ 5 ชั่วโมง?
ขอแนะนำให้เว้นระยะเวลาระบายความร้อนประมาณ 20 นาทีระหว่างการใช้งานสองครั้งติดต่อกัน ครั้งละ 5 ชั่วโมง ระยะเวลาระบายความร้อนที่แน่นอนอาจแตกต่างกันไปขึ้นอยู่กับอุณหภูมิแวดล้อมและสภาวะการทำงาน
4. สามารถใช้กับน้ำดื่มได้หรือไม่?
ไม่ได้
วาล์วนี้ทำจากทองเหลืองซึ่งมีส่วนประกอบของตะกั่ว ไม่ควรใช้กับน้ำดื่ม5. สามารถใช้งานกลางแจ้งได้หรือไม่?
ถึงแม้ว่าวาล์วโซลินอยด์จะมีระดับการป้องกัน IP65 ทำให้ทนต่อละอองน้ำได้ แต่ขอแนะนำให้ติดตั้งวาล์วไว้ในกล่องป้องกันหากติดตั้งถาวรกลางแจ้ง เพื่อให้มั่นใจถึงความทนทานในระยะยาว
ดาวน์โหลดคู่มือผู้ใช้ here.
