บทนำ
วาล์วบอลไฟฟ้า CPVC ของเราได้รับการปรับปรุงให้มีขนาดใหญ่ขึ้น 3 ขนาด ได้แก่ 1-1/4", 1-1/2" และ 2" วาล์วขนาดใหญ่เหล่านี้มีคุณสมบัติพิเศษคือ การเชื่อมต่อแบบซ็อกเก็ตมาตรฐาน US และการเชื่อมต่อแบบยูเนียนคู่ ซึ่งช่วยให้ติดตั้งและบำรุงรักษาได้ง่ายเป็นพิเศษด้วยการเชื่อมต่อด้วยกาวประสาน แตกต่างจาก การเชื่อมต่อแบบเกลียว NPT หรือ G สำหรับมาตรฐานการเชื่อมต่ออื่นๆ โปรดติดต่อฝ่ายบริการลูกค้าของเรา
วาล์วเหล่านี้เป็นแบบ 2 สาย ปิดอัตโนมัติ และจะอยู่ในตำแหน่งปิดตามปกติ โดยจะปิดโดยอัตโนมัติหากไฟฟ้าดับ นอกจากนี้ยังมีระบบควบคุมแบบแมนนวลสำหรับใช้ในระหว่างไฟฟ้าดับ วาล์วทุกตัวมีซีล FPM เพื่อประสิทธิภาพที่เชื่อถือได้
การใช้งาน
คุณสมบัติ
- ปลายยูเนียนและซ็อกเก็ต: แตกต่างจากการเชื่อมต่อแบบเกลียว NPT/G มาตรฐาน โดยใช้การติดกาวซ็อกเก็ตเพื่อการปิดผนึกและรวมโครงสร้างเกลียวเข้าด้วยกัน ทำให้การเชื่อมต่อมีความเสถียรควบคู่ไปกับการถอดประกอบและการบำรุงรักษาที่รวดเร็ว
- ฟังก์ชันแบบแมนนวล: มาพร้อมกับประแจหกเหลี่ยมเป็นมาตรฐาน ช่วยให้สามารถเปิดและปิดวาล์วด้วยตนเองได้ในระหว่างที่ไฟฟ้าดับ "O" = เปิด, "S" = ปิด

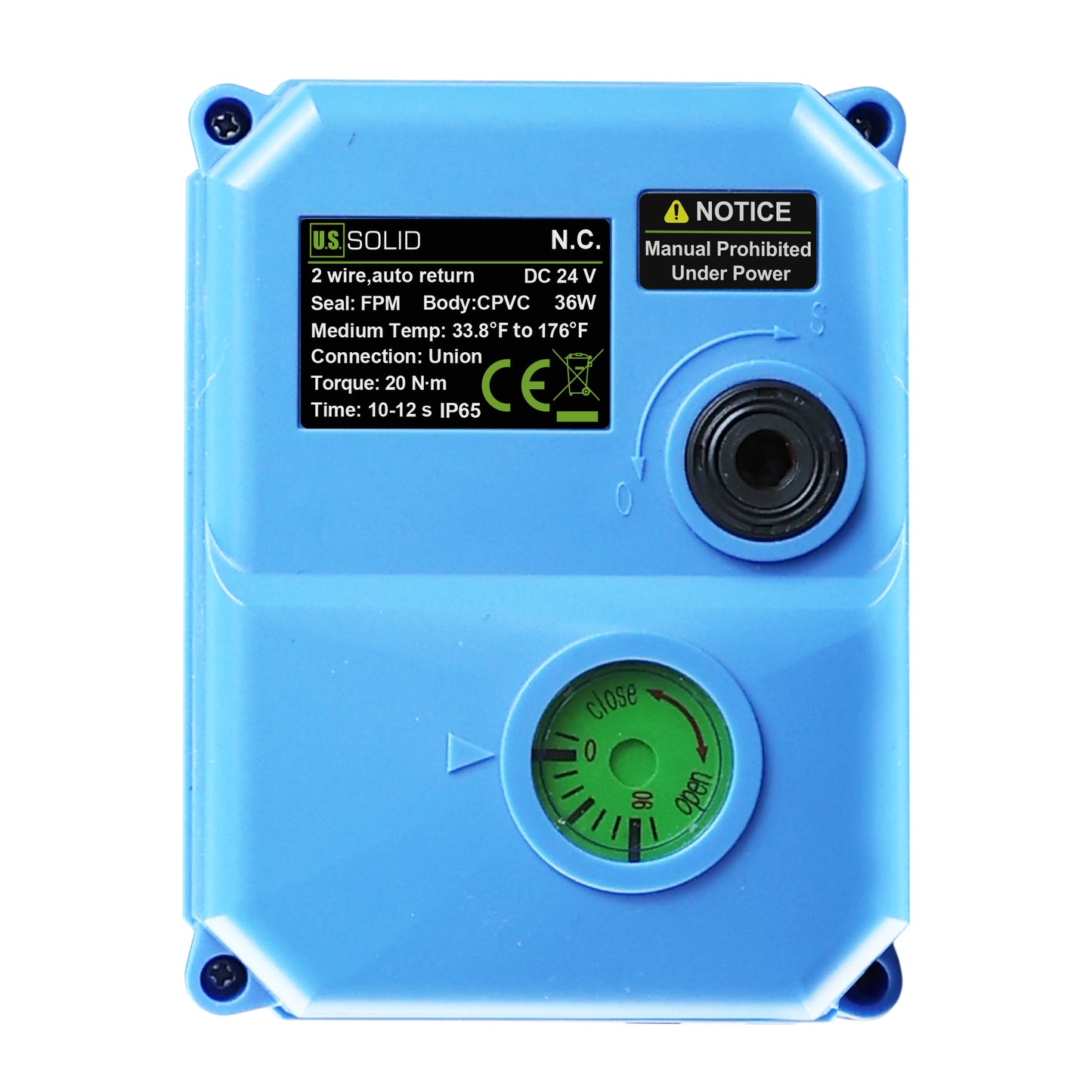

- ตัวบ่งชี้ หน้าต่าง: เครื่องหมายสลักในตัวแสดงสถานะการเปิด/ปิดของวาล์วโดยตรง ลูกศรภายนอกชี้ไปที่ "0" หมายถึงปิดสนิท ชี้ไปที่ "90" หมายถึงเปิดสนิท วัสดุคุณภาพสูง: ตัววาล์วทำจาก CPVC พร้อมซีล FPM ให้ความทนทานต่ออุณหภูมิและความเข้ากันได้ทางเคมีที่ดีขึ้นสำหรับการใช้งานควบคุมของเหลวที่ต้องการความทนทานสูง ระบบคืนตัวอัตโนมัติแบบ 2 สาย: ใช้การกำหนดค่าคืนตัวอัตโนมัติแบบ 2 สาย วาล์วจะยังคงปิดอยู่ตามปกติและจะปิดโดยอัตโนมัติเมื่อไฟฟ้าดับ ทำให้เหมาะสำหรับการใช้งานที่ต้องการความปลอดภัยในกรณีที่เกิดความล้มเหลว
คู่มือผู้ใช้
หากต้องการเรียนรู้วิธีการใช้ผลิตภัณฑ์นี้ โปรดดูที่คู่มือ user manual.
ข้อมูลทางเทคนิค
| ขนาดพอร์ต | 1 1/2" | แบบอย่าง | USS-MSV568 |
| ท่าเรือ | 2 ทาง | ด้าย | ไม่มีกระทู้ |
| การเชื่อมต่อ | ข้อต่อยูเนียนและซ็อกเก็ตปลาย | พลังสูงสุด | 36 วัตต์ |
| เส้นผ่านศูนย์กลางภายในของซ็อกเก็ต | 48.3 มม. (มาตรฐานสหรัฐอเมริกา) | พร้อมประแจหกเหลี่ยม | ใช่ |
| การเดินสายไฟ | สาย 2 เส้น คืนสายอัตโนมัติ | ฟังก์ชันแบบแมนนวล | ใช่ |
| ฟังก์ชันป้อนกลับสัญญาณ | เลขที่ | หน้าต่างแสดงผล | ใช่ |
| วัสดุตัวถัง | ซีพีวีซี | ตำแหน่งปกติ | ปกติปิด |
| วัสดุปิดผนึก | เอฟพีเอ็ม | ช่วงอุณหภูมิ (ปานกลาง) | 33.8℉ ถึง 176℉ |
| แรงดันไฟฟ้าใช้งาน | ดีซี 24 โวลต์ | เวลาปิด/เปิด | 10-12 วินาที |
| แรงบิดสูงสุด | 20 นิวตันเมตร | แรงดันสูงสุด | 232 psi |
| อายุขัยเฉลี่ย | 20,000 รอบ | ระดับการป้องกันน้ำและฝุ่น (IP Rating) | IP65 |
| ขนาดบรรจุภัณฑ์ | 9.1"x7.1"x4.7" | น้ำหนักรวม | 3.97 ปอนด์ |
*หากต้องการดูตารางทั้งหมดบนมือถือ โปรดปัดไปทางซ้ายหรือขวาบนหน้าจอ
แบบ 2 สายพร้อมระบบคืนตัวอัตโนมัติ
รุ่นนี้ใช้การเดินสายไฟแบบ 2 สายพร้อมระบบคืนตัวอัตโนมัติ โดยปกติจะปิดอยู่ตามค่าเริ่มต้น: วาล์วจะเปิดเมื่อได้รับพลังงานและจะกลับสู่ตำแหน่งปิดโดยอัตโนมัติ เมื่อไฟฟ้าดับหรือถูกตัดการเชื่อมต่อ
- สำหรับรุ่นพื้นฐานที่ไม่มีสัญญาณป้อนกลับ ให้ละเว้นการเชื่อมต่อสายสัญญาณที่แสดงในแผนภาพ
- รหัสสีสายไฟ: BK (ดำ), RD (แดง), YW (เหลือง), WT (ขาว), BU (น้ำเงิน), GN (เขียว) และ OG (ส้ม)
- เพื่อให้การรีเซ็ตอัตโนมัติมีประสิทธิภาพเชื่อถือได้ ให้จ่ายไฟให้กับวาล์วอย่างน้อย 60 วินาที (≥60 วินาที) ในระหว่างการใช้งานครั้งแรกหรือหลังจากไฟฟ้าดับเป็นเวลานาน
- ก่อนการใช้งานด้วยตนเอง ให้ตัดการเชื่อมต่อไฟและรอสักครู่เพื่อให้แอคชูเอเตอร์คายประจุ
FAQ
ปัญหาที่ 1: ข้อดีของตัววาล์ว CPVC ที่มี FPM คืออะไร ซีล?
เมื่อเปรียบเทียบกับวัสดุ UPVC มาตรฐาน CPVC มีความทนทานต่ออุณหภูมิที่ดีขึ้นและเข้ากันได้ดีกับสารเคมี เหมาะสำหรับงานควบคุมของเหลวที่ต้องการความทนทานสูง ซีล FPM มีความทนทานต่อสารเคมีหลายชนิดและอุณหภูมิสูงกว่าซีลทั่วไป โปรดตรวจสอบความเข้ากันได้ของวัสดุกับของเหลวที่ใช้งานก่อนใช้งาน
ปัญหาที่ 2: วิธีการเชื่อมต่อของวาล์วบอลนี้มีความพิเศษอย่างไร?
วาล์วบอลขนาดใหญ่ (1-1/4", 1-1/2" และ 2") มาพร้อมกับ พอร์ตปลายซ็อกเก็ต สำหรับการยึดติดด้วยกาวประสาน และ โครงสร้างยูเนียน เพื่อความสะดวกในการใช้งาน การติดตั้งและการบำรุงรักษา แทนที่จะใช้การเชื่อมต่อแบบเกลียวทั่วไป เช่น NPT หรือ G
การออกแบบข้อต่อแบบนี้ช่วยให้สามารถติดตั้งหรือถอดตัววาล์วได้ง่ายขึ้นสำหรับการบำรุงรักษาหรือการเปลี่ยน โดยไม่ต้องตัดท่อหรือหมุนตัววาล์ว
ซ็อกเก็ตท่อผลิตตามมาตรฐาน US โปรดทราบว่าเส้นผ่านศูนย์กลางภายในของซ็อกเก็ต (I.D.) อาจแตกต่างกันไปตามมาตรฐานของแต่ละประเทศ แม้ว่าจะมีขนาดระบุเดียวกัน เช่น 1-1/4 นิ้ว สำหรับมาตรฐานการเชื่อมต่ออื่นๆ รวมถึงมาตรฐานอังกฤษ มาตรฐานอุตสาหกรรมญี่ปุ่น หรืออื่นๆ โปรดติดต่อทีมบริการลูกค้าของเรา
ปัญหาที่ 3: ข้อควรระวังใดบ้างที่ใช้กับรุ่นที่มีระบบคืนตัวอัตโนมัติ?
วาล์วบอลแบบคืนตัวอัตโนมัติจำเป็นต้องมีระยะเวลาเปิดเครื่องอย่างน้อย 60 วินาที (≥60 วินาที) ขั้นตอนนี้เป็นสิ่งจำเป็นในระหว่างการใช้งานครั้งแรกหรือหลังจากไฟฟ้าดับเป็นเวลานาน เพื่อให้มั่นใจได้ถึงประสิทธิภาพการรีเซ็ตอัตโนมัติที่เชื่อถือได้ ก่อนใช้การควบคุมด้วยตนเอง โปรดตัดการเชื่อมต่อแหล่งจ่ายไฟก่อนเสมอ สำหรับรุ่นที่มีระบบคืนตัวอัตโนมัติ โปรดรอสักครู่หลังจากตัดการเชื่อมต่อแหล่งจ่ายไฟก่อนใช้งานด้วยตนเอง เนื่องจากแอคชูเอเตอร์ต้องการเวลาในการระบาย มิฉะนั้น วาล์วอาจหมุนได้ยากด้วยตนเอง
ปัญหา 4: รุ่นนี้มีฟังก์ชันควบคุมด้วยตนเองหรือไม่?
มี ฟังก์ชันควบคุมด้วยตนเองช่วยให้คุณควบคุมการเปิดและปิดวาล์วได้ในระหว่างที่ไฟฟ้าดับ มีประแจหกเหลี่ยมสำหรับใช้กับวาล์วนี้มาให้ด้วย
ปัญหาที่ 5: ควรสังเกตอะไรบ้างในระหว่างการใช้งานด้วยตนเอง?
ต้องตัดกระแสไฟก่อนใช้งานด้วยตนเอง หมุนวาล์วตามเครื่องหมาย "O" และ "S": "O" = เปิด, "S" = ปิด ควรหมุนวาล์วให้เปิดหรือปิดจนสุด อย่าปล่อยไว้ในตำแหน่งตรงกลาง เพราะอาจทำให้วาล์วเสียหายได้ สำหรับรุ่นที่กลับอัตโนมัติ ให้รอสักครู่หลังจากตัดกระแสไฟก่อนใช้งานด้วยตนเอง
ปัญหาที่ 6: วิธีอ่านหน้าต่างแสดงผล?
ลูกศรภายนอกแสดงตำแหน่งของวาล์ว เมื่อลูกศรชี้ไปที่ "0" วาล์วจะปิดสนิท เมื่อชี้ไปที่ "90" วาล์วจะเปิดสนิท
ปัญหาที่ 7: การเชื่อมต่อแบบยูเนียนคืออะไร?
การเชื่อมต่อแบบยูเนียนเป็นโครงสร้างวาล์วที่ถอดได้ ซึ่งช่วยให้สามารถถอดตัววาล์วออกได้ง่ายขึ้นสำหรับการบำรุงรักษาหรือการเปลี่ยนโดยไม่ต้องตัดท่อ ในผลิตภัณฑ์นี้ ปลายการเชื่อมต่อท่อเป็นพอร์ตแบบซ็อกเก็ตเอนด์ที่ออกแบบมาสำหรับการยึดติดด้วยกาวประสาน
ปัญหาที่ 8: ควรสังเกตอะไรบ้างเกี่ยวกับวิธีการควบคุมหลักสี่วิธี?
โปรดใส่ใจกับประเภทการเดินสายไฟเมื่อซื้อ เฉพาะรุ่นที่มีการคืนตัวอัตโนมัติเท่านั้นที่จะกลับไปที่ตำแหน่งปิดโดยอัตโนมัติเมื่อไฟดับ วิธีการควบคุมอื่นๆ จะไม่รีเซ็ตโดยอัตโนมัติหลังจากไฟดับและจะยังคงอยู่ในตำแหน่งปัจจุบัน
