مقدمة
يُعدّ مقياس اللزوجة الدوراني من سلسلة JFDVT01 (U.S. Solid) ترقيةً ملحوظةً لسلسلة JFDVT الكلاسيكية، حيث يستبدل أزرار التحكم التقليدية بشاشة لمس ملونة كاملة سهلة الاستخدام بحجم 5 بوصات، ويوسع نطاق القياس إلى 100-13,000,000 ملي باسكال.ثانية لتغطية تطبيقات أوسع. يعتمد هذا الجهاز على تقنية ARM ونظام تشغيل Linux، مما يوفر دقةً محسّنةً تصل إلى ±1%، وتحكمًا سلسًا في السرعة عبر 998 إعدادًا قابلاً للتحديد في عدد الدورات في الدقيقة، بالإضافة إلى ميزات متقدمة تشمل 30 برنامج اختبار مخصص، وعرض منحنى اللزوجة في الوقت الفعلي، وتصدير البيانات مباشرةً عبر منفذ USB. ترقية حقيقية على مستوى احترافي بقيمة استثنائية.
الميزات
- دقة محسّنة: ±1% للسوائل النيوتونية - ضعف دقة السلسلة السابقة ±2%.
- واجهة RS232: تُمكّن من الاتصال بطابعة أو جهاز كمبيوتر لنقل البيانات.
- عرض المنحنى في الوقت الفعلي: عرض منحنيات اللزوجة مقابل الزمن ومعدل القص مقابل اللزوجة مباشرةً على الشاشة.
- وظيفة المسح التلقائي: توصي تلقائيًا بأفضل تركيبة للدوار والسرعة لعينتك.
- ميزان تسوية أمامي: مؤشر تسوية مدمج لمحاذاة أفقية سريعة ودقيقة قبل القياس.
التطبيقات
المواصفات
| نموذج | USS-DVT01004 | ماركة | U.S. Solid |
|---|---|---|---|
| أنواع الدوارات | R2-R7 | سرعة الدوران (دورة في الدقيقة) | 0.3–100 (998 خطوة) |
| دقة القياس | ±1% (سائل نيوتن) | قابلية التكرار | ±0.5% |
| مزود الطاقة | تيار متردد 110 فولت/60 هرتز أو تيار متردد 220 فولت/50 هرتز | نطاق القياس | 100–13×10⁶ ملي باسكال·ثانية |
| درجة الحرارة المحيطة | 5 درجات مئوية - 35 درجة مئوية، الرطوبة النسبية: ≤80% | واجهة المستخدم | RS232 / USB |
| تخزين البيانات | 30 مجموعة | برامج الاختبار | 30 برنامجًا مخصصًا |
| نظام | ARM + لينكس | دقة معايرة | تلقائي (معاير بواسطة الكمبيوتر) |
| عرض | شاشة لمس ملونة كاملة مقاس 5 بوصات | أبعاد | 300 × 300 × 450 مم |

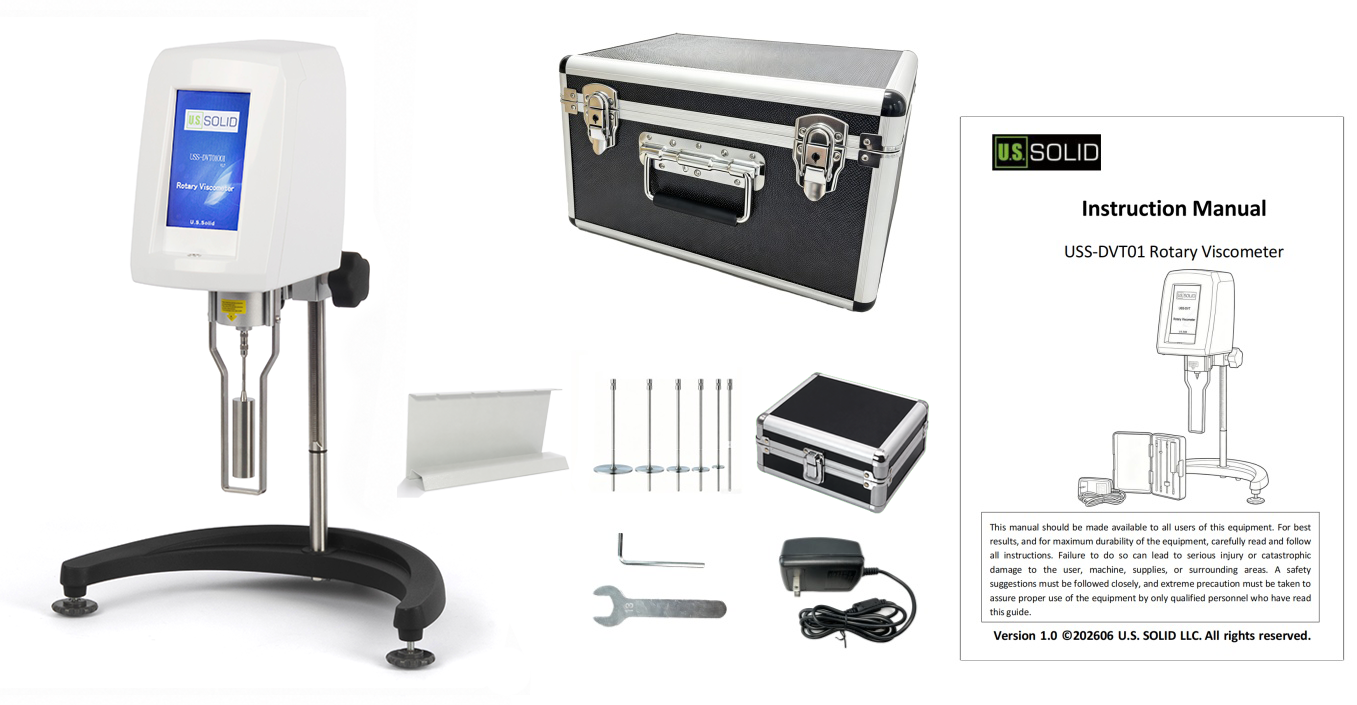

قائمة التعبئة
- الآلة الرئيسية × 1
- صندوق التعبئة × 1
- الدوار × 6
- مفتاح ربط × 1
- مصدر الطاقة × 1
- دليل المستخدم × 1
موديلات أخرى
| نموذج | USS-DVT01001 | USS-DVT01002 | USS-DVT01003 | USS-DVT01004 | USS-DVT01005 | USS-DVT01006 | USS-DVT01007 | USS-DVT01008 |
|---|---|---|---|---|---|---|---|---|
| نطاق القياس | من 10 إلى 6 × 10⁶ ملي باسكال · ثانية | من 10 إلى 2 × 10⁶ ملي باسكال · ثانية | من 100 إلى 4 × 10⁷ ملي باسكال · ثانية | 1.3 × 10⁷ ملي باسكال · ثانية | من 200 إلى 8 × 10⁷ ملي باسكال · ثانية | من 200 إلى 2.6 × 10⁷ ملي باسكال · ثانية | 800 إلى 32 × 10⁷ملي باسكال · ثانية | 800 إلى 10.4 × 10⁷ملي باسكال · ثانية |
| مزود بمسبار حرارة | خياري | خياري | خياري | خياري | خياري | خياري | خياري | خياري |
| مع RS232 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| سرعة الدوار | 0.1 - 200 دورة في الدقيقة (2000 خطوة) | 0.3 - 100 دورة في الدقيقة (998 خطوة) | 0.1 - 200 دورة في الدقيقة (2000 خطوة) | 0.3 - 100 دورة في الدقيقة (998 خطوة) | 0.1 - 200 دورة في الدقيقة (2000 خطوة) | 0.3 - 100 دورة في الدقيقة (998 خطوة) | 0.1 - 200 دورة في الدقيقة (2000 خطوة) | 0.3 - 100 دورة في الدقيقة (998 خطوة) |
| دقة | ±1% (نيوتوني) | ±1% (نيوتوني) | ±1% (نيوتوني) | ±1% (نيوتوني) | ±1% (نيوتوني) | ±1% (نيوتوني) | ±1% (نيوتوني) | ±1% (نيوتوني) |
| مزود الطاقة | تيار متردد 110 فولت/60 هرتز أو تيار متردد 220 فولت/50 هرتز | تيار متردد 110 فولت/60 هرتز أو تيار متردد 220 فولت/50 هرتز | تيار متردد 110 فولت/60 هرتز أو تيار متردد 220 فولت/50 هرتز | تيار متردد 110 فولت/60 هرتز أو تيار متردد 220 فولت/50 هرتز | تيار متردد 110 فولت/60 هرتز أو تيار متردد 220 فولت/50 هرتز | تيار متردد 110 فولت/60 هرتز أو تيار متردد 220 فولت/50 هرتز | تيار متردد 110 فولت/60 هرتز أو تيار متردد 220 فولت/50 هرتز | تيار متردد 110 فولت/60 هرتز أو تيار متردد 220 فولت/50 هرتز |
| درجة حرارة العمل | من 41 درجة فهرنهايت إلى 95 درجة فهرنهايت (من 5 درجات مئوية إلى 35 درجة مئوية) | من 41 درجة فهرنهايت إلى 95 درجة فهرنهايت (من 5 درجات مئوية إلى 35 درجة مئوية) | من 41 درجة فهرنهايت إلى 95 درجة فهرنهايت (من 5 درجات مئوية إلى 35 درجة مئوية) | من 41 درجة فهرنهايت إلى 95 درجة فهرنهايت (من 5 درجات مئوية إلى 35 درجة مئوية) | من 41 درجة فهرنهايت إلى 95 درجة فهرنهايت (من 5 درجات مئوية إلى 35 درجة مئوية) | من 41 درجة فهرنهايت إلى 95 درجة فهرنهايت (من 5 درجات مئوية إلى 35 درجة مئوية) | من 41 درجة فهرنهايت إلى 95 درجة فهرنهايت (من 5 درجات مئوية إلى 35 درجة مئوية) | من 41 درجة فهرنهايت إلى 95 درجة فهرنهايت (من 5 درجات مئوية إلى 35 درجة مئوية) |
| رطوبة العمل | ≤80% | ≤80% | ≤80% | ≤80% | ≤80% | ≤80% | ≤80% | ≤80% |
| نموذج | USS-DVT00001 | USS-DVT00004 | USS-DVT00005 | USS-DVT00006 | USS-DVT00008 |
|---|---|---|---|---|---|
| نطاق القياس | من 10 إلى 2×10⁶ ملي باسكال·ثانية | من 10 إلى 1×10⁵ ملي باسكال·ثانية | من 10 إلى 1×10⁵ ملي باسكال·ثانية | من 10 إلى 1×10⁵ ملي باسكال·ثانية | من 10 إلى 2×10⁶ ملي باسكال·ثانية |
| مزود بمسبار حرارة | ✘ | ✘ | ✔ | ✔ | ✔ |
| مع RS232 | ✘ | ✘ | ✔ | ✘ | ✔ |
| سرعة الدوار | 0.3، 0.6، 1.5، 3 دورة في الدقيقة | - | - | - | 0.3، 0.6، 1.5، 3 دورة في الدقيقة |
| دقة | ±2% (نيوتوني) | ±2% (نيوتوني) | ±2% (نيوتوني) | ±2% (نيوتوني) | ±2% (نيوتوني) |
| مزود الطاقة | تيار متردد 110 فولت ±10، 60 هرتز ±10% | تيار متردد 110 فولت ±10، 60 هرتز ±10% | تيار متردد 110 فولت ±10، 60 هرتز ±10% | تيار متردد 110 فولت ±10، 60 هرتز ±10% | تيار متردد 110 فولت ±10، 60 هرتز ±10% |
| درجة حرارة العمل | من 41 درجة فهرنهايت إلى 95 درجة فهرنهايت (من 5 درجات مئوية إلى 35 درجة مئوية) | من 41 درجة فهرنهايت إلى 95 درجة فهرنهايت (من 5 درجات مئوية إلى 35 درجة مئوية) | من 41 درجة فهرنهايت إلى 95 درجة فهرنهايت (من 5 درجات مئوية إلى 35 درجة مئوية) | من 41 درجة فهرنهايت إلى 95 درجة فهرنهايت (من 5 درجات مئوية إلى 35 درجة مئوية) | من 41 درجة فهرنهايت إلى 95 درجة فهرنهايت (من 5 درجات مئوية إلى 35 درجة مئوية) |
| رطوبة العمل | ≤80% | ≤80% | ≤80% | ≤80% | ≤80% |
الأسئلة الشائعة
1. ما هي متطلبات وضع الجهاز؟
ضعه على سطح ثابت ونظيف وجاف ومقاوم للحريق وغير قابل للانزلاق، بعيدًا عن الغازات المسببة للتآكل.
أبقِ الجهاز بعيدًا عن المجالات المغناطيسية وعلى أسطح العمل الخالية من الاهتزازات.2. كيفية اختيار الدوّار والسرعة المناسبين؟
إذا كانت لزوجة السائل غير معروفة، فابدأ بدوّار ذي رقم منخفض (مثل R2) بسرعة منخفضة، ثم اضبط السرعة تدريجيًا. تتميز سلسلة DVT01 بوظيفة المسح التلقائي التي توصي تلقائيًا بأفضل تركيبة للدوّار والسرعة لعينتك. يمكنك أيضًا الرجوع إلى جدول نطاق القياس لمعرفة نطاق اللزوجة المحدد لكل دوّار.
3. كيفية ضبط مستوى الجهاز؟
أدر براغي ضبط مستوى القاعدة حتى تتمركز الفقاعة في مؤشر المستوى، وأعد التحقق بعد تركيب إطار الحماية.
4. كيفية تنظيف الدوار؟
فكك الدوار بعد كل استخدام ونظفه بمذيب عضوي مناسب.
5. كيفية ضمان دقة القياس؟
تحكم بدقة في درجة حرارة السائل واغمر الدوار فيه لفترة كافية عند درجة حرارة ثابتة. تجنب فقاعات الهواء، وحافظ على مركزية الدوار، وتأكد من أن الجهاز مستوٍ.
تبلغ دقة قياس السوائل النيوتونية ±1%، مع قابلية تكرار تبلغ ±0.5%. تتم معايرة كل نطاق قياس تلقائيًا بواسطة الكمبيوتر.6. كيف يمكنني تصدير بيانات القياس؟
أدخل ذاكرة USB في منفذ USB القياسي لنسخ البيانات المخزنة مباشرةً - لا حاجة إلى برامج إضافية. للاتصال بالكمبيوتر، استخدم واجهة RS232 لنقل البيانات أو توصيل طابعة.
