مقدمة
يُمكّن هذا السخان الحثي عالي التردد من تشكيل المعادن بكفاءة عالية عن طريق توليد تيارات كهربائية داخل الموصلات مثل الذهب والفضة والنحاس والألومنيوم، مما يُنتج حرارة دقيقة للصهر. يوفر درجة حرارة تشغيل ثابتة ومستقرة، مما يضمن نتائج ممتازة. بفضل ميزاته الرائعة، يتميز باستهلاك منخفض للطاقة مع قدرة خرج عالية، حيث يستهلك نصف طاقة سخانات الحث التقليدية عالية التردد ذات الأنابيب الإلكترونية في نفس الظروف. يسمح تصميم الحمل الكامل (100%) بالتشغيل المستمر لمدة 24 ساعة. مُجهز بأحدث وحدات طاقة MOSFET وIGBT ومعايير التحكم في تردد التيار، مما يُبسط التشغيل اليدوي. يعمل كاشف درجة الحرارة بالأشعة تحت الحمراء على تحسين جودة التسخين والتحكم التلقائي في درجة الحرارة. بالإضافة إلى ذلك، تعمل شاشات العرض المدمجة على تحسين الموثوقية والاستدامة.

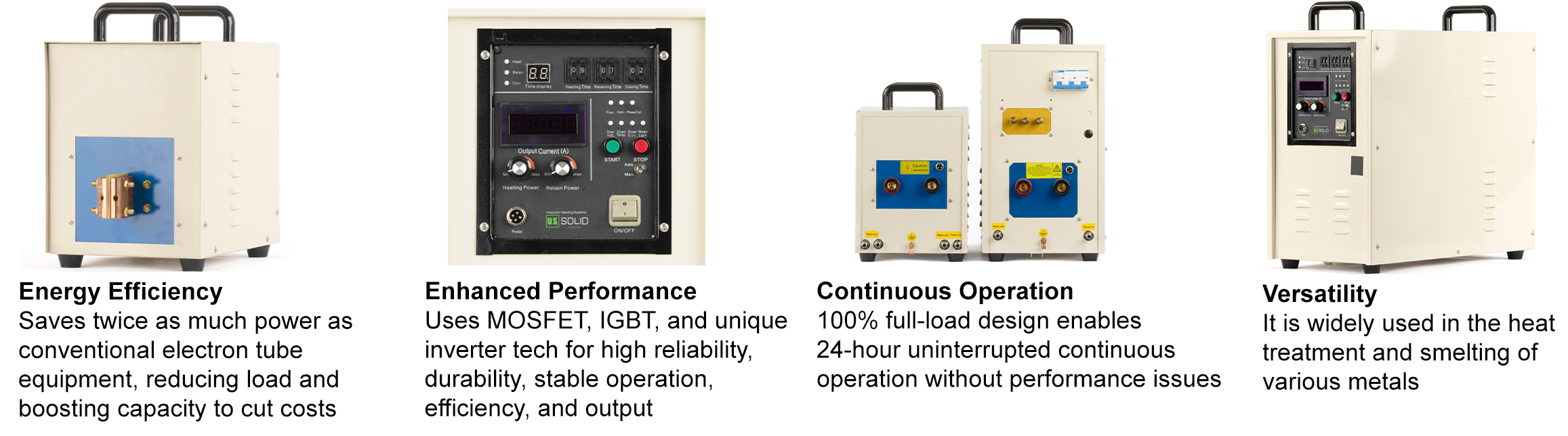

لماذا يختار المزيد من الناس سخانات التردد العالي؟
يمكن استخدام الجهاز في مجموعة متنوعة من سيناريوهات المعالجة الحرارية
|
|
|
المواصفات
| نموذج | USS-HFIH00004 | نقطة حماية درجة حرارة مياه التبريد | 40 درجة مئوية / 104 درجة فهرنهايت |
|---|---|---|---|
| مزود الطاقة | ثلاثي الأطوار 380 فولت أو 480 فولت | طاقة الخرج | 35 كيلوواط |
| التردد المتذبذب | 30-80 كيلو هرتز | معدل المقاطعة | 100 أمبير |
| نسبة عدد اللفات (نسبة عدد لفات الملف الابتدائي إلى عدد لفات الملف الثانوي) | 18:1 | الوزن الصافي | الوحدة الرئيسية: 23 كجم؛ وحدة التمديد: 68 كجم |
| تيار الخرج | 400-1600 أمبير | ضبط الوقت | 1-99 ثانية |
| أقصى درجة حرارة للتسخين | تصل درجة الحرارة إلى 1800 درجة مئوية / 3272 درجة فهرنهايت (حسب قطعة العمل ومادة الملف) | أبعاد المنتج | الوحدة الرئيسية: 515 × 285 × 510 مم؛ وحدة التمديد: 430 × 255 × 320 مم |
| مياه التبريد | 0.15-0.25 ميجا باسكال 40 لتر/دقيقة | الحد الأدنى لدرجة حرارة ماء التبريد | 26 درجة مئوية / 78.8 درجة فهرنهايت |
قائمة المحتويات
- فرن تسخين بالحث عالي التردد عدد 1
- ملف حث (قطر داخلي 40 مم، 3 لفات، تسخين رأسي) عدد 1
- دواسة قدم عدد 1
- مشابك خراطيم (10-16) عدد 16
- أطراف توصيل أسلاك (60 أمبير) عدد 4
- خراطيم مياه (قطر داخلي 8 مم، قطر خارجي 13 مم، 4 أسلاك بطول 6 أمتار
سلك كابل (35²+35C، طول 1.5 متر) عدد 1
سلك إشارة (طول 1.5 متر) عدد 1
دليل المستخدم باللغة الإنجليزية عدد 1
الأسئلة الشائعة
1. عند إضاءة مؤشر ارتفاع درجة الحرارة، ما العمل؟
اترك الجهاز يبرد لفترة معينة ثم أعد تشغيله. قبل دخول الماء إلى الجهاز، تأكد من أن درجة حرارته أقل من 40 درجة مئوية (104 درجة فهرنهايت).
استخدم الماء البارد والنظيف فقط في جميع الأوقات.2. كيف تتعامل مع حالة إضاءة مؤشر الجهد الزائد؟
تأكد من توصيل الجهاز بالجهد المناسب لطرازه وفقًا للمواصفات.
3. كيف تعالج مشكلة عدم تشغيل الجهاز؟
تحقق من قاطع الدائرة، الفيوز، وتوصيلات الطاقة، وحالة الطاقة في المقبس. تأكد من أن جميع التوصيلات محكمة وتعمل بشكل صحيح.
4. كيفية التعامل مع صوت التنبيه الصادر من الجهاز أثناء التشغيل؟
افحص التوصيل بين الملف والجهاز للتأكد من التركيب الصحيح. تأكد من وضع الملف بشكل صحيح، دون لفات زائدة أو تغطية غير مناسبة.
تحذير
1.تأكد دائمًا من تأريض الجهاز بشكل صحيح.
2.حافظ على بيئة نظيفة وخالية من الحطام حول الجهاز.
3.ضع السخان على سطح ثابت ومستوٍ.
4.استخدم قطع غيار أصلية من الشركة المصنعة لضمان السلامة المثلى والأداء.
موديلات أخرى
طاقة الخرج مزود الطاقة النوع غير المحمول باليد نوع محمول باليد 15 كيلوواط أحادي الطور 110 فولت أو 220 فولت USS-HFIH00001(نسبة الدوران 16:1) USS-HFIH00015 أحادي الطور 110 فولت أو 220 فولت USS-HFIH00011(نسبة الدوران 16:2) 25 كيلوواط ثلاثي الأطوار 380 فولت USS-HFIH00003-380V(نسبة الدوران 18:1) USS-HFIH00016 ثلاثي الأطوار 480 فولت USS-HFIH00003-480V(نسبة الدوران 18:1) 25 كيلوواط ثلاثي الأطوار 380 فولت USS-HFIH00012-380V(نسبة الدوران 18:2) ثلاثي الأطوار 480 فولت USS-HFIH00012-480V(نسبة الدوران 18:2) 35 كيلوواط ثلاثي الأطوار 380 فولت أو 480 فولت USS-HFIH00004(نسبة الدوران 18:1) USS-HFIH00018 40 كيلوواط ثلاثي الأطوار 380 فولت أو 480 فولت USS-HFIH00008(نسبة الدوران 18:1) USS-HFIH00019 60 كيلوواط ثلاثي الأطوار 380 فولت أو 480 فولت USS-HFIH00006(نسبة الدوران 18:1) USS-HFIH00020 80 كيلوواط ثلاثي الأطوار 380 فولت أو 480 فولت USS-HFIH00014(نسبة الدوران 18:1) USS-HFIH00021 الملحقات
نموذج وصف USS-HFIH00001-F صامولة لولبية M8 USS-HFIH00001-P6 أنبوب نحاسي 6 مم USS-HFIH00001-P8 أنبوب نحاسي 8 مم USS-HFIH00002 مفتاح دواسة القدم USS-HFIH00001-CLAMP مشبك، عبوة من 4 قطع USS-HFIH00001-FUSE فيوز، عبوة من 3 قطع USS-HFIH00001-COIL ملف قياسي (قطر داخلي 40 مم، 3 لفات) كيفية اختيار المنتجات حسب الاستخدامات المختلفة
نوع التدفئة نطاق التطبيق اختيار التردد اختيار الطاقة اللحام اللحام المركب لريش الحفر، وأدوات الخراطة، والموسعات، وقواطع الطحن، وريش الحفر، وما إلى ذلك، ومواد مختلفة مثل قاع أواني الفولاذ المقاوم للصدأ. المبدأ: كلما زاد حجم اللحام، انخفض التردد المطلوب. بالنسبة للأدوات ذات الحجم الأصغر من 30×30×30 مم³، يمكن استخدام تردد عالٍ؛ أما بالنسبة للأدوات الأكبر من 30×30×30 مم³، فينبغي استخدام تردد متوسط. يتم تحديد ذلك وفقًا للشكل المحدد والمادة واللحام المستخدم في قطعة العمل. التسخين الكامل لقطعة العمل التشكيل الساخن والدرفلة الساخنة للمثبتات، والأجزاء القياسية، وقطع غيار السيارات، وأدوات الأجهزة، ومعدات الرفع، والمثاقب اللولبية، وما إلى ذلك. المبدأ: كلما زاد قطر قطعة العمل، انخفض التردد المطلوب. على سبيل المثال: قطر 20 مم فأكثر، تردد متوسط (1-20 كيلوهرتز)؛ قطر من 5 مم إلى 20 مم، تردد عالٍ (20-100 كيلوهرتز)؛ قطر 5 مم فأقل، تردد فائق العلو (100-500 كيلوهرتز). اختر الطاقة المناسبة وفقًا لكفاءة الإنتاج. كلما زادت الطاقة، زادت السرعة. لمزيد من التفاصيل، استشر الفنيين المختصين في الشركة. المعالجة الحرارية المعالجة الحرارية للأعمدة والتروس والعجلات المسننة وملحقات توجيه أدوات الآلات، وتليين الأسلاك المعدنية، والملحقات الهيدروليكية، وقطع غيار السيارات، والسكاكين، والمقصات، والزراديات، وتليين أحواض الفولاذ المقاوم للصدأ، إلخ. المبدأ: كلما قلّ سُمك الطبقة المُقسّاة المطلوبة لقطعة العمل، زادت الحاجة إلى تردد أعلى. على سبيل المثال: أقل من 1 مم، تردد فائق العلو 100-500 كيلوهرتز؛ من 1 إلى 2.5 مم، تردد فوق صوتي 20-100 كيلوهرتز؛ 2.5 مم فأكثر، تردد متوسط 1-20 كيلوهرتز. يجب مراعاة شكل قطعة العمل، وطريقة التبريد، وصلابة التبريد، ومتطلبات الطبقة المُقسّاة، والمادة بشكل شامل. لمزيد من التفاصيل، يُرجى استشارة الفنيين المختصين في الشركة. الذوبان المعادن الثمينة مثل الذهب والفضة والنحاس والرصاص، إلخ. عادةً ما يتم اختيار التردد المتوسط، ويمكن اختيار التردد العالي للسعات الصغيرة. يتم تحديد ذلك وفقًا للفرن المحدد وكفاءة الإنتاج. آحرون تسخين وتغليف الأنابيب المصنوعة من الألومنيوم والبلاستيك، والأنابيب المصنوعة من الفولاذ والبلاستيك، والكابلات، والأسلاك؛ وختم رقائق الألومنيوم المستخدمة في صناعات الأغذية والمشروبات والأدوية. يتم تحديد ذلك وفقًا للحالة المحددة. يتم تحديد ذلك وفقًا لسرعة الإنتاج والمادة ودرجة الحرارة. الوظائف الخاصة والمعدات الداعمة. مثل المعدات ثنائية التردد، ونوع مطابقة الأحمال المتعددة (رأس مزدوج، متعدد المنافذ)، ونوع التحكم الآلي، واحد إلى اثنين، كوع خط أنابيب النفط الجسري، طاقة ثابتة وتيار ثابت، محث توصيل ناعم. تنزيل دليل المستخدم here
مقدمة
يُمكّن هذا السخان الحثي عالي التردد من تشكيل المعادن بكفاءة عالية عن طريق توليد تيارات كهربائية داخل الموصلات مثل الذهب والفضة والنحاس والألومنيوم، مما يُنتج حرارة دقيقة للصهر. يوفر درجة حرارة تشغيل ثابتة ومستقرة، مما يضمن نتائج ممتازة. بفضل ميزاته الرائعة، يتميز باستهلاك منخفض للطاقة مع قدرة خرج عالية، حيث يستهلك نصف طاقة سخانات الحث التقليدية عالية التردد ذات الأنابيب الإلكترونية في نفس الظروف. يسمح تصميم الحمل الكامل (100%) بالتشغيل المستمر لمدة 24 ساعة. مُجهز بأحدث وحدات طاقة MOSFET وIGBT ومعايير التحكم في تردد التيار، مما يُبسط التشغيل اليدوي. يعمل كاشف درجة الحرارة بالأشعة تحت الحمراء على تحسين جودة التسخين والتحكم في درجة الحرارة تلقائيًا. بالإضافة إلى ذلك، تعمل شاشات عرض الحالة المدمجة على تحسين الموثوقية والاستدامة.
لماذا يختار المزيد من الناس سخانات التردد العالي؟
يمكن استخدام الجهاز في مجموعة متنوعة من سيناريوهات المعالجة الحرارية
المواصفات
نموذج USS-HFIH00004 نقطة حماية درجة حرارة مياه التبريد 40 درجة مئوية / 104 درجة فهرنهايت مزود الطاقة ثلاثي الأطوار 380 فولت أو 480 فولت طاقة الخرج 35 كيلوواط التردد المتذبذب 30-80 كيلو هرتز معدل المقاطعة 100 أمبير نسبة عدد اللفات (نسبة عدد لفات الملف الابتدائي إلى عدد لفات الملف الثانوي) 18:1 الوزن الصافي الوحدة الرئيسية: 23 كجم؛ وحدة التمديد: 68 كجم تيار الخرج 400-1400 أمبير ضبط الوقت 1-99 ثانية أقصى درجة حرارة للتسخين تصل درجة الحرارة إلى 1800 درجة مئوية / 3272 درجة فهرنهايت (حسب قطعة العمل ومادة الملف) أبعاد المنتج الوحدة الرئيسية: 515 × 285 × 510 مم؛ وحدة التمديد: 430 × 255 × 320 مم مياه التبريد 0.15-0.25 ميجا باسكال 40 لتر/دقيقة الحد الأدنى لدرجة حرارة ماء التبريد 26 درجة مئوية / 78.8 درجة فهرنهايت الأسئلة الشائعة
1. عند إضاءة مؤشر ارتفاع درجة الحرارة، ما العمل؟
اترك الجهاز يبرد لفترة معينة ثم أعد تشغيله.
قبل دخول الماء إلى الجهاز، تأكد من أن درجة حرارته أقل من 40 درجة مئوية (104 درجة فهرنهايت). استخدم الماء البارد والنظيف فقط في جميع الأوقات.2. كيف تتعامل مع حالة إضاءة مؤشر الجهد الزائد؟
تأكد من توصيل الجهاز بالجهد المناسب لطرازه وفقًا للمواصفات.
3. كيف تعالج مشكلة عدم تشغيل الجهاز؟
تحقق من قاطع الدائرة، الفيوز، وتوصيلات الطاقة، وحالة الطاقة في المقبس. تأكد من أن جميع التوصيلات آمنة وتعمل بشكل صحيح.
4. كيفية التعامل مع صوت التنبيه الصادر من الجهاز أثناء التشغيل؟
افحص التوصيل بين الملف والجهاز للتأكد من التركيب الصحيح. تأكد من وضع الملف بشكل صحيح، دون لفات زائدة أو تغطية غير مناسبة.
تحذير
1.تأكد دائمًا من تأريض الجهاز بشكل صحيح.
2.حافظ على بيئة نظيفة وخالية من الحطام حول الجهاز.
3.ضع السخان على سطح ثابت ومستوٍ.
4.استخدم قطع غيار أصلية من الشركة المصنعة لضمان السلامة المثلى والأداء.
قائمة المحتويات
- فرن تسخين بالحث عالي التردد عدد 1
- ملف حث (قطر داخلي 40 مم، 3 لفات، تسخين رأسي) عدد 1
- دواسة قدم عدد 1
- مشابك خراطيم (10-16) عدد 16
- أطراف توصيل أسلاك (60 أمبير) عدد 4
- خراطيم مياه (قطر داخلي 8 مم، قطر خارجي 13 مم، طول 6 أمتار) عدد 4
- سلك كابل (35²+35C، طول 1.5 متر) × 1
- سلك إشارة (طول 1.5 متر) × 1
- دليل المستخدم باللغة الإنجليزية × 1
موديلات أخرى
طاقة الخرج مزود الطاقة النوع غير المحمول باليد نوع محمول باليد 15 كيلوواط أحادي الطور 110 فولت أو 220 فولت USS-HFIH00001(نسبة الدوران 16:1) USS-HFIH00015 أحادي الطور 110 فولت أو 220 فولت USS-HFIH00011(نسبة الدوران 16:2) 25 كيلوواط ثلاثي الأطوار 380 فولت USS-HFIH00003-380V(نسبة الدوران 18:1) USS-HFIH00016 ثلاثي الأطوار 480 فولت USS-HFIH00003-480V(نسبة الدوران 18:1) 25 كيلوواط ثلاثي الأطوار 380 فولت USS-HFIH00012-380V(نسبة الدوران 18:2) ثلاثي الأطوار 480 فولت USS-HFIH00012-480V(نسبة الدوران 18:2) 35 كيلوواط ثلاثي الأطوار 380 فولت أو 480 فولت USS-HFIH00004(نسبة الدوران 18:1) USS-HFIH00018 40 كيلوواط ثلاثي الأطوار 380 فولت أو 480 فولت USS-HFIH00008(نسبة الدوران 18:1) USS-HFIH00019 60 كيلوواط ثلاثي الأطوار 380 فولت أو 480 فولت USS-HFIH00006(نسبة الدوران 18:1) USS-HFIH00020 80 كيلوواط ثلاثي الأطوار 380 فولت أو 480 فولت USS-HFIH00014(نسبة الدوران 18:1) USS-HFIH00021 الملحقات
نموذج وصف USS-HFIH00001-F صامولة لولبية M8 USS-HFIH00001-P6 أنبوب نحاسي 6 مم USS-HFIH00001-P8 أنبوب نحاسي 8 مم USS-HFIH00002 مفتاح دواسة القدم كيفية اختيار المنتجات حسب الاستخدامات المختلفة
نوع التدفئة نطاق التطبيق اختيار التردد اختيار الطاقة اللحام اللحام المركب لريش الحفر، وأدوات الخراطة، والموسعات، وقواطع الطحن، وريش الحفر، وما إلى ذلك، ومواد مختلفة مثل قاع أواني الفولاذ المقاوم للصدأ. المبدأ: كلما زاد حجم اللحام، انخفض التردد المطلوب. بالنسبة للأدوات ذات الحجم الأصغر من 30×30×30 مم³، يمكن استخدام تردد عالٍ؛ أما بالنسبة للأدوات الأكبر من 30×30×30 مم³، فينبغي استخدام تردد متوسط. يتم تحديد ذلك وفقًا للشكل المحدد والمادة واللحام المستخدم في قطعة العمل. التسخين الكامل لقطعة العمل التشكيل الساخن والدرفلة الساخنة للمثبتات، والأجزاء القياسية، وقطع غيار السيارات، وأدوات الأجهزة، ومعدات الرفع، والمثاقب اللولبية، وما إلى ذلك. المبدأ: كلما زاد قطر قطعة العمل، انخفض التردد المطلوب. على سبيل المثال: قطر 20 مم فأكثر، تردد متوسط (1-20 كيلوهرتز)؛ قطر من 5 مم إلى 20 مم، تردد عالٍ (20-100 كيلوهرتز)؛ قطر 5 مم فأقل، تردد فائق العلو (100-500 كيلوهرتز). اختر الطاقة المناسبة وفقًا لكفاءة الإنتاج. كلما زادت الطاقة، زادت السرعة. لمزيد من التفاصيل، استشر الفنيين المختصين في الشركة. المعالجة الحرارية المعالجة الحرارية للأعمدة والتروس والعجلات المسننة وملحقات توجيه أدوات الآلات، وتليين الأسلاك المعدنية، والملحقات الهيدروليكية، وقطع غيار السيارات، والسكاكين، والمقصات، والزراديات، وتليين أحواض الفولاذ المقاوم للصدأ، إلخ. المبدأ: كلما قلّ سُمك الطبقة المُقسّاة المطلوبة لقطعة العمل، زادت الحاجة إلى تردد أعلى. على سبيل المثال: أقل من 1 مم، تردد فائق العلو 100-500 كيلوهرتز؛ من 1 إلى 2.5 مم، تردد فوق صوتي 20-100 كيلوهرتز؛ 2.5 مم فأكثر، تردد متوسط 1-20 كيلوهرتز. يجب مراعاة شكل قطعة العمل، وطريقة التبريد، وصلابة التبريد، ومتطلبات الطبقة المُقسّاة، والمادة بشكل شامل. لمزيد من التفاصيل، يُرجى استشارة الفنيين المختصين في الشركة. الذوبان المعادن الثمينة مثل الذهب والفضة والنحاس والرصاص، إلخ. عادةً ما يتم اختيار التردد المتوسط، ويمكن اختيار التردد العالي للسعات الصغيرة. يتم تحديد ذلك وفقًا للفرن المحدد وكفاءة الإنتاج. آحرون تسخين وتغليف الأنابيب المصنوعة من الألومنيوم والبلاستيك، والأنابيب المصنوعة من الفولاذ والبلاستيك، والكابلات، والأسلاك؛ وختم رقائق الألومنيوم المستخدمة في صناعات الأغذية والمشروبات والأدوية. يتم تحديد ذلك وفقًا للحالة المحددة يتم تحديد ذلك وفقًا لسرعة الإنتاج والمادة ودرجة الحرارة. الوظائف الخاصة والمعدات الداعمة مثل المعدات ثنائية التردد، ونوع مطابقة الأحمال المتعددة (رأس مزدوج، متعدد المنافذ)، ونوع التحكم الآلي، واحد إلى اثنين، كوع خط أنابيب النفط الجسري، طاقة ثابتة وتيار ثابت، محث توصيل ناعم. تنزيل دليل المستخدم here
