Introducción
La BT100N es una bomba peristáltica básica accionada por motor paso a paso que ofrece un rango de velocidad de 0,1 a 150 RPM. Compatible con los cabezales de bomba de la serie AMC que cuentan con un diseño interno de 10 rodillos, ofrece opciones de configuración de canal simple/doble/triple con un rango de caudal de 0,0002 a 48 mL/min. Esta unidad compacta incluye función de temporizador y viene en una carcasa metálica resistente con recubrimiento en polvo, con botones de membrana para arranque/parada, inversión de dirección y funcionamiento del temporizador. La bomba admite siete modos de control externo y cuenta con interfaces de comunicación RS232/RS485 (protocolo Modbus RTU) para una integración perfecta con ordenadores y PLC, lo que permite el control remoto. Ideal para laboratorios universitarios, institutos de investigación y aplicaciones de instrumentación analítica. Aplicaciones
Aplicaciones
Características
- Cabezal de bomba AMC: Diseño tipo tarjeta con estructura de 10 rodillos, ideal para la transferencia de líquidos de bajo volumen, ampliamente utilizado en aplicaciones de instrumentación analítica.
- Rango de flujo: Esta bomba ofrece un caudal de 0,0002–48 mL/min, ideal para la microdosificación de precisión en aplicaciones de laboratorio, químicas, farmacéuticas y bioquímicas.
- Pantalla LED: Muestra la velocidad. Ajuste de velocidad sencillo mediante botones (0,1-150 RPM).
- Carcasa metálica con recubrimiento de polvo: Compacta y duradera.
- Motor paso a paso: Bajo nivel de ruido y vibración.
- Comunicación: RS232 y RS485 (protocolo Modbus RTU).
- Características: Flujo reversible, temporizador, drenaje con un solo botón.
- Opciones de control flexibles: Admite múltiples métodos de control externo.
Modelo
| Modelo de producto | Modelo de transmisión | Modelo de cabezal de bomba | Número de canales | Rango de caudal | Tubería adecuada |
| USS-PP01005 | BT100N | AMC1(10) | 1 | 0,0002-48 ml/min | 1×1, 2×1, 2,4×0,8 |
| USS-PP01006 | AMC2(10) | 2 | |||
| USS-PP01007 | AMC3(10) | 3 |
*Nota: La configuración de canal simple/doble/triple que seleccione se combinará con el cabezal de bomba de la serie AMC correspondiente.
Manual de usuario
Para aprender a usar este producto, consulte el BT-N Peristaltic Pump Manual de usuario y el AMC Pump Head Manual de usuario, respectivamente.
Lista de empaque
| ① | Accionamiento BT100N + Cabezal de bomba AMC(10) x 1 | ④ | Manual de instrucciones de conducción x 1 | ||||||
| ② | Cable de alimentación x 1 | ⑤ | Manual de instrucciones del cabezal de la bomba x 1 | ||||||
| ③ | 1×1, 2×1, 2,4×0,8 - cada uno × 2 m | ||||||||
*Para ver la tabla completa en dispositivos móviles, deslice el dedo hacia la izquierda o hacia la derecha en la pantalla.
Datos técnicos
| Mostrar | CONDUJO | Control | Botón |
| Rango de prueba de sincronización | 0,5-999 s | Temperatura ambiente | 0-40℃ |
| Tipo de motor | Motor paso a paso | Comunicación | RS232, RS485 (protocolo Modbus RTU) |
| Material de vivienda | Recubrimiento de polvo metálico | Tasa IP | IP31 |
| Rango de velocidad | 0,1-150 rpm, ajustable | Fuente de alimentación | CA 110V |
| Resolución de velocidad | 0,1 rpm (0-100 rpm), 1 rpm (100-600 rpm) | Consumo de energía | ≤50W |
| Señal de control de velocidad externa | 0-5V (estándar); 0-10V, 4-20mA (opcional) | Peso neto (Drive) | 9,26 libras |
*Para ver la tabla completa en dispositivos móviles, deslice el dedo hacia la izquierda o hacia la derecha en la pantalla.
Calidad y seguridad con certificación CE
Preguntas frecuentes
1. ¿Qué tipo de bomba peristáltica es esta? ¿Cuáles son sus funciones principales?
Como el tipo más básico de bomba peristáltica, admite funciones esenciales como ajuste de velocidad, control de arranque/parada, inversión de dirección y funcionamiento a máxima velocidad. Además, la serie BT-N ofrece una función de temporización sencilla.
2. ¿Tiene función de temporización?
Sí, tiene un temporizador básico. Puede configurar la duración (máximo 999 s) y la bomba se detendrá automáticamente cuando se agote el tiempo. El temporizador recuerda el último valor configurado. Nota: Solo se puede configurar mediante los botones (no mediante control externo) y no admite la programación por fecha u hora específicas. Pasos de configuración rápida (consulte el manual para obtener más detalles):
- Mantenga pulsado el botón del temporizador durante 3-5 segundos.
- Ajuste la duración deseada con los botones + y –.
- Tras ajustar el tiempo, pulse de nuevo el botón del temporizador para salir y ajuste la velocidad según sea necesario.
- Pulse el botón del temporizador una vez más para iniciar el ciclo de funcionamiento programado; la bomba se detendrá automáticamente.
3. ¿Es compatible con el control externo?
Sí. Tenga en cuenta que los botones y las perillas dejarán de funcionar al activar el modo de control externo. En este modo, solo se pueden controlar externamente el arranque/parada, la inversión de dirección y el ajuste de velocidad; la función de temporización no está disponible. Tras pulsar el botón de control externo, podrá comprobar los indicadores luminosos de arranque/parada, dirección y velocidad. Si un indicador está encendido, la función correspondiente se puede controlar externamente. Los indicadores pueden encenderse en diferentes combinaciones: uno, dos o los tres. Si ninguno de los indicadores está encendido, la unidad no está en modo de control externo.
4. ¿Qué tipos de tubos son compatibles con esta bomba peristáltica?
Admite tubos de 1×1, 2×1 y 2,4×0,8. Nota importante: Aunque el tubo utilizado para el cabezal de la bomba AMC tiene dimensiones estándar, cuenta con tres piezas de fijación rojas que se enganchan al cabezal. Esto hace que el tubo sea exclusivo de este modelo. Por lo tanto, si el tubo se desgasta y necesita ser reemplazado, póngase en contacto con nuestro servicio de atención al cliente para adquirir uno nuevo. La información sobre tubos de tamaño común que se proporciona a continuación es solo de referencia y no implica compatibilidad total con todos los tamaños indicados.
5. Al ajustar la velocidad o la duración, ¿debo pulsar los botones +/- varias veces?
Para un ajuste preciso paso a paso, pulse los botones +/- repetidamente. También puede mantener pulsado un botón para ajustar rápidamente: manténgalo pulsado para acercarse al valor deseado y, a continuación, pulse brevemente para ajustarlo con precisión.
6. ¿Cuáles son las características del cabezal de bomba de la serie AMC y cómo puedo interpretar códigos como AMC2(10) para comprender sus especificaciones?

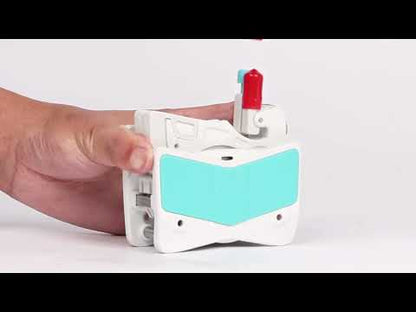

El cabezal de bomba de la serie AMC cuenta con un diseño de encaje a presión único y debe utilizarse con tubos específicos que incluyen piezas de fijación rojas para sujetarlo al cabezal de bomba.
El número de modelo proporciona las especificaciones clave; por ejemplo, AMC2(10) representa 2 canales y 10 rodillos internos, mientras que AMC3(6) representa 3 canales y 6 rodillos. Este listado incluye los modelos AMC1(10), AMC2(10) y AMC3(10). También ofrecemos otras opciones, como versiones de 6 rodillos o cabezales de bomba con más canales, hasta 12. Si tiene requisitos específicos, póngase en contacto con nuestro servicio de atención al cliente.7. ¿Qué se debe tener en cuenta al instalar la tubería en el cabezal de bomba de la serie AMC?
El cabezal de bomba de la serie AMC requiere el uso de tubería específica con abrazaderas rojas preinstaladas, que se fijan firmemente al cabezal de bomba AMC durante la instalación. Al comprar una unidad, el paquete incluye un juego complementario de tubería compatible: 2 metros de cada tamaño (1×1, 2×1 y 2,4×0,8). Si el tubo se desgasta y necesita ser reemplazado, comuníquese con nuestro servicio de atención al cliente para adquirir uno nuevo.
Notas importantes para la instalación del tubo
- Presione el mecanismo de bloqueo elástico para abrir el cartucho.
- Cada tubo está equipado con tres abrazaderas, que proporcionan dos posiciones de trabajo (cada posición de trabajo está determinada por dos abrazaderas adyacentes).

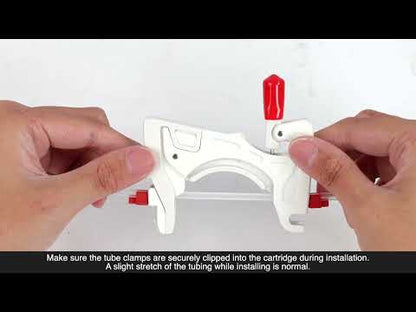

- Asegúrese de que las abrazaderas estén bien sujetas al cartucho durante la instalación. Es normal que el tubo se estire ligeramente durante la instalación.
8. ¿Cuáles son las diferencias entre los modelos BT100N, BT300N y BT600N de la serie BT-N?
No existe una diferencia funcional significativa; la principal distinción radica en sus rangos de velocidad. El BT100N admite un rango de 0,1 a 150 rpm, el BT300N admite de 0,1 a 350 rpm y el BT600N admite de 0,1 a 600 rpm.
De igual forma, también pueden alcanzar diferentes rangos de caudal.Todas las opciones
